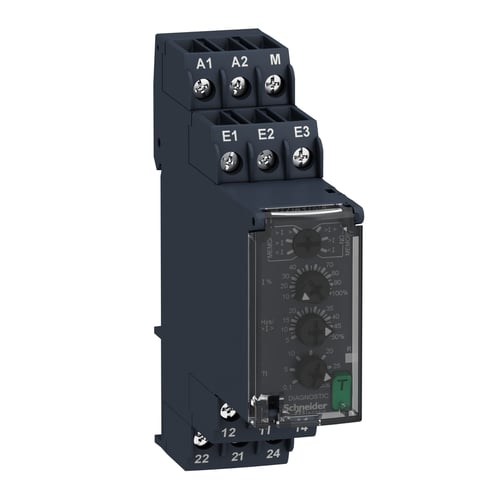

Schneider Electric Zelio RM22JA31MR kontrolrelæ 4mA-1A 24-240V

Zelio kontrolrelæet RM22JA31MR fra Schneider Electric er designet til præcis måling af understrøm og/eller overstrøm i et område fra 4mA til 1A. Som en del af Zelio RM22 serien bringer dette kontrolrelæ markante forbedringer, der optimerer funktionalitet og brugervenlighed. Det er et ideelt spændingsovervågningsrelæ til en bred vifte af applikationer inden for tavlestyring, da det kan forsynes med en driftspænding fra 24 til 240V AC/DC, hvilket gør det yderst fleksibelt til forskellige installationer.

Avancerede funktioner og nem indstilling

Dette kontrolrelæ er udstyret med baggrundsbelyste LED-skruer, der sikrer nem aflæsning og indjustering af indstillinger selv i omgivelser med sparsom belysning. En indbygget testknap forenkler test og fejlfinding ved at muliggøre afprøvning af udgangen med et enkelt tryk. Strømmålingen foregår via klemmerne M og E1/E2/E3, hvilket giver tre specifikke måleområder: 4-40 mA (M og E1), 20-200 mA (M og E2) og 100-1000 mA (M og E3). Relæet har 2 skiftekontakter og en elektrisk skrueforbindelse. Med dimensioner på 90 mm i højden, 22.5 mm i bredden og 73 mm i dybden er det en kompakt løsning. Det er muligt at indstille relæet til 1-faset overstrøm samt DC-spænding med hysteresefunktion. Relæet tilbyder 4 justeringsskruer for opsætning af den ønskede funktion, herunder valg af overstrøm, understrøm eller en kombination af begge. Derudover kan relæet indstilles til at huske den sidst målte værdi ved spændingsafbrydelse (memory-funktion). Grænseværdien kan justeres mellem 10 og 100% af måleområdet, og hysteresen kan indstilles fra 5 til 50%. Tidsforsinkelsen på relæudgangen kan justeres fra 0,1 sekunder op til 30 sekunder. En lysdiode på fronten indikerer tydeligt relæudgangens status.

• Baggrundsbelyste LED-skruer for nem indstilling i dårligt lys.
• Integreret testknap til hurtig afprøvning og fejlfinding af udgangen.
• Fleksibel forsyningsspænding fra 24 til 240V AC/DC.
• Tre separate strømmåleområder: 4-40 mA, 20-200 mA og 100-1000 mA.
• Justerbare funktioner for overstrøm, understrøm eller begge, samt memory-funktion.
• Justerbar hystereseværdi (5-50%) og tidsforsinkelse (0,1-30 sekunder).

Som en del af Schneider Electrics anerkendte Harmony produktserie er dette Zelio kontrolrelæ en robust og pålidelig komponent til funktionskomponenter på DIN-skinne. Dets avancerede indstillingsmuligheder og brugervenlige design gør det til et foretrukket valg inden for moderne tavlestyring og overvågningsapplikationer.

Spørgsmål: Hvilke strømtyper kan dette Zelio kontrolrelæ måle?
Dette kontrolrelæ er designet til at måle både overstrøm og/eller understrøm i 1-fasede systemer.

Spørgsmål: Hvilket spændingsområde understøtter kontrolrelæet?
Kontrolrelæet kan forsynes med en driftspænding fra 24 til 240V AC/DC, hvilket giver bred anvendelighed.

Spørgsmål: Har relæet en indbygget testfunktion?
Ja, relæet er udstyret med en indbygget testknap, der aktiverer udgangen og letter test og fejlfinding.
