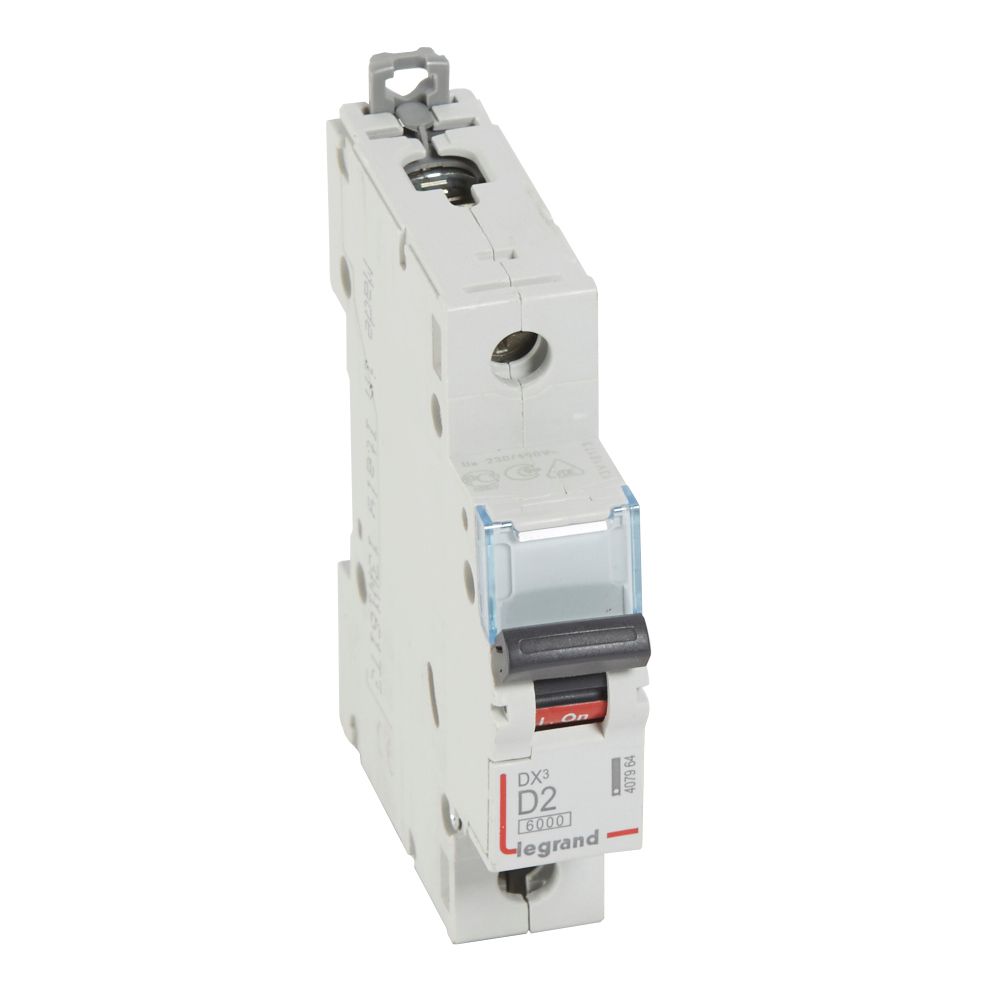

Legrand DX³ MCB automatsikring D2 1pol 1M 230V 6kA/10kA

Legrand DX³ MCB automatsikring D2 er en essentiel komponent for termisk beskyttelse af installationer og brugsgenstande. Denne automatsikring er designet til anvendelse i industri, kontorinstallationer og lignende miljøer, hvor pålidelig beskyttelse er afgørende. Den tilhører DX³-serien og tilbyder en robust løsning med en udløserkarakteristik D, der sikrer effektiv afbrydelse ved kortslutningsstrømme. Med en mærkestrøm på 2A og en mærkespænding på 230V AC, er denne 1-polede automatsikring velegnet til en bred vifte af applikationer, der kræver præcis og sikker strømstyring. Den er designet til at håndtere en maksimal kortslutningsstrøm på 50kA, og denne specifikke version har en brydeevne på 6000/10kA.

Detaljerede specifikationer og funktioner

Denne Legrand DX³ automatsikring er en 1-polet enhed med en modul-bredde på 1 og en indbygningsdybde på 44 mm, hvilket gør den kompakt og nem at installere. Den er klassificeret med kapslingsklasse IP20 og understøtter indmuringsmontage. Med en mærkestrøm på 2A og en udløserkarakteristik D, er den ideel til kredsløb, der kræver høj inrush-strømkapacitet. Sikringen opererer ved en mærkespænding på 230V AC og er egnet til frekvenser mellem 50 og 60 Hz. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding (Uimp) er 4kV. Brydeevnen er imponerende med 6kA i henhold til EN 60898 ved 230V (ICN) og 10kA i henhold til IEC 60947-2 ved 230V (Icu), hvilket placerer den i versionen 6000/10kA. Den understøtter et maksimalt ledertværsnit på 1.5 til 35 kvadratmillimeter for entrådet og 1.5 til 25 kvadratmillimeter for flertrådet, med en forureningsgrad på 2. Driftsmiljøet kan variere fra -25 til 70 grader Celsius, hvilket vidner om dens robusthed. Produktet har en CO2-belastning på 1,89 kg (EPD) under produktionen og giver mulighed for udvidelse.

• Termisk beskyttelse for installationer og brugsgenstande fra Legrand DX³-serien.
• Udløserkarakteristik D for applikationer med høj inrush-strøm.
• Høj brydeevne: 6kA (EN 60898) og 10kA (IEC 60947-2) ved 230V.
• Kompakt 1-polet design med 1 modul-bredde og IP20 kapslingsklasse.
• Fleksibel installation med understøttelse af op til 35 kvadratmillimeter entrådet ledertværsnit.
• Bredt driftstemperaturområde fra -25 til 70 grader Celsius.

Som en del af Legrands anerkendte DX³-serie er denne automatsikring produceret i overensstemmelse med strenge industristandarder som EN 60898 og IEC 60947-2, hvilket garanterer dens ydeevne og sikkerhed i krævende industrielle og kontormiljøer.

Spørgsmål: Hvad betyder udløserkarakteristik D for denne automatsikring?
Udløserkarakteristik D indikerer, at sikringen er designet til at håndtere høje startstrømme (inrush-strømme) fra induktive belastninger, før den udløser. Dette gør den velegnet til beskyttelse af motorer, transformere og lignende udstyr i industrielle og kommercielle installationer.

Spørgsmål: Kan denne automatsikring installeres i en almindelig eltavle?
Ja, med en modul-bredde på 1 og en indbygningsdybde på 44 mm er den designet til nem integration i standard eltavler. Den understøtter også indmuringsmontage.

Spørgsmål: Hvilken type ledertværsnit kan anvendes med denne automatsikring?
Sikringen understøtter et maksimalt ledertværsnit på 1.5 til 35 kvadratmillimeter for entrådet ledning og 1.5 til 25 kvadratmillimeter for flertrådet ledning, hvilket giver fleksibilitet i installationen.
