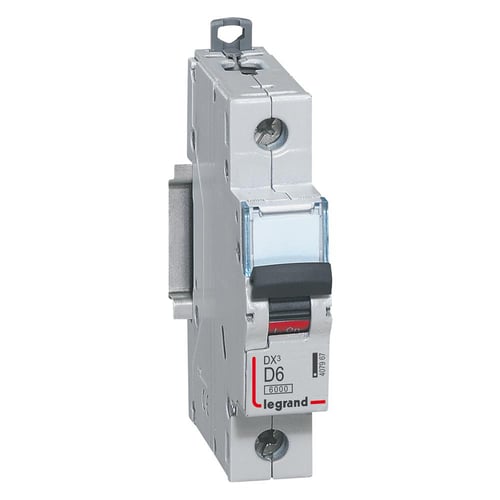

Legrand DX³ MCB D6 1-pol 1 modul 230V 6/10kA

Denne DX³ MCB automatsikring D6 1pol 1M 6000/10KA fra Legrand er en central del af enhver moderne elektrisk installation. Som en del af Legrands anerkendte DX³ serie af automatsikringer (MCB), tilbyder den termisk beskyttelse for både installationer og brugsgenstande. Den er designet til at håndtere kurve D applikationer og er ideel for industrielle og kontormiljøer, hvor pålidelig beskyttelse er afgørende. Denne specifikke automatsikring leverer en kortslutningsstrøm på 6000/10kA, hvilket gør den velegnet til en bred vifte af anvendelser. Den bidrager til sikkerheden i elektriske systemer og indgår i kategorien af sikringer samt brydere og koblingsmateriel.

Avanceret beskyttelse og specifikationer

Denne automatsikring fra Legrand er designet til 1 beskyttet pol og har en total på 1 pol, hvilket gør den velegnet til enkeltfasede AC-installationer med en mærkespænding på 230V og en frekvens på 50-60 Hz. Den nominelle isolationsspænding (Ui) er 500V, og den nominelle mærkespænding (Uimp) er 4 kV. Med en udløserkarakteristik D sikrer den præcis beskyttelse. Brydeevnen er imponerende med 6 kA i henhold til EN 60898 ved 230V og 10 kA i henhold til IEC 60947-2 ved 230V. Den kan operere i et bredt temperaturområde fra minus 25 til 70 grader Celsius. Produktet har en kapslingsklasse på IP20 og en modul-bredde på 1, hvilket giver en indbygningsdybde på 44 mm. Maksimalt ledertværsnit for flertrådet kabel er 1.5-25 kvadratmillimeter, mens entrådet kabel kan være op til 1.5-35 kvadratmillimeter. Den vejer 0.14 kg og måler 98 mm i længden, 86 mm i bredden og 26 mm i højden. Med mulighed for udvidelse og indmuringsmontage er den fleksibel i anvendelse.

• Specifik udløserkarakteristik D, der er egnet til industrielle anvendelser og belastninger med høj indkoblingsstrøm.
• Høj brydeevne på 6 kA (EN 60898) og 10 kA (IEC 60947-2) ved 230V, hvilket sikrer pålidelig kortslutningsbeskyttelse.
• Kompakt design med 1 modul-bredde og en indbygningsdybde på 44 mm, hvilket letter installationen i tavler.
• Driftssikker i et bredt omgivelsestemperaturområde fra minus 25 til 70 grader Celsius.
• Fleksible tilslutningsmuligheder for ledertværsnit fra 1.5 til 35 kvadratmillimeter (entrådet) og 1.5 til 25 kvadratmillimeter (flertrådet).
• Mulighed for udvidelse og indmuringsmontage for øget fleksibilitet i installationen.

Produktet er fra den anerkendte producent Legrand, som er kendt for deres engagement i elektrisk infrastruktur. Denne automatsikring bidrager til en mere bæredygtig fremtid med et CO2-aftryk på 1,89 kg (EPD) for produktionen. Dens overholdelse af standarder som EN 60898 og IEC 60947-2 bekræfter dens ydeevne og sikkerhed.

Spørgsmål: Hvad betyder udløserkarakteristik D for denne automatsikring?
Udløserkarakteristik D indikerer, at automatsikringen er designet til at udløse ved en højere overstrøm, typisk 10-20 gange mærkestrømmen. Dette gør den velegnet til kredsløb med udstyr, der har store indkoblingsstrømme, som f.eks. transformere eller motorer, hvilket er almindeligt i industrielle miljøer.

Spørgsmål: Hvilken spændingstype og mærkespænding er denne automatsikring designet til?
Denne automatsikring er designet til AC-spænding og har en mærkespænding på 230V.

Spørgsmål: Hvad betyder betegnelsen 6000/10kA for automatsikringen?
Betegnelsen 6000/10kA refererer til automatsikringens brydeevne. 6000A (6kA) er den nominelle brydeevne (ICN) ifølge standarden EN 60898 ved 230V, mens 10000A (10kA) er den ultimative brydeevne (Icu) ifølge standarden IEC 60947-2 ved 230V. Disse værdier angiver den maksimale kortslutningsstrøm, som sikringen sikkert kan afbryde.
