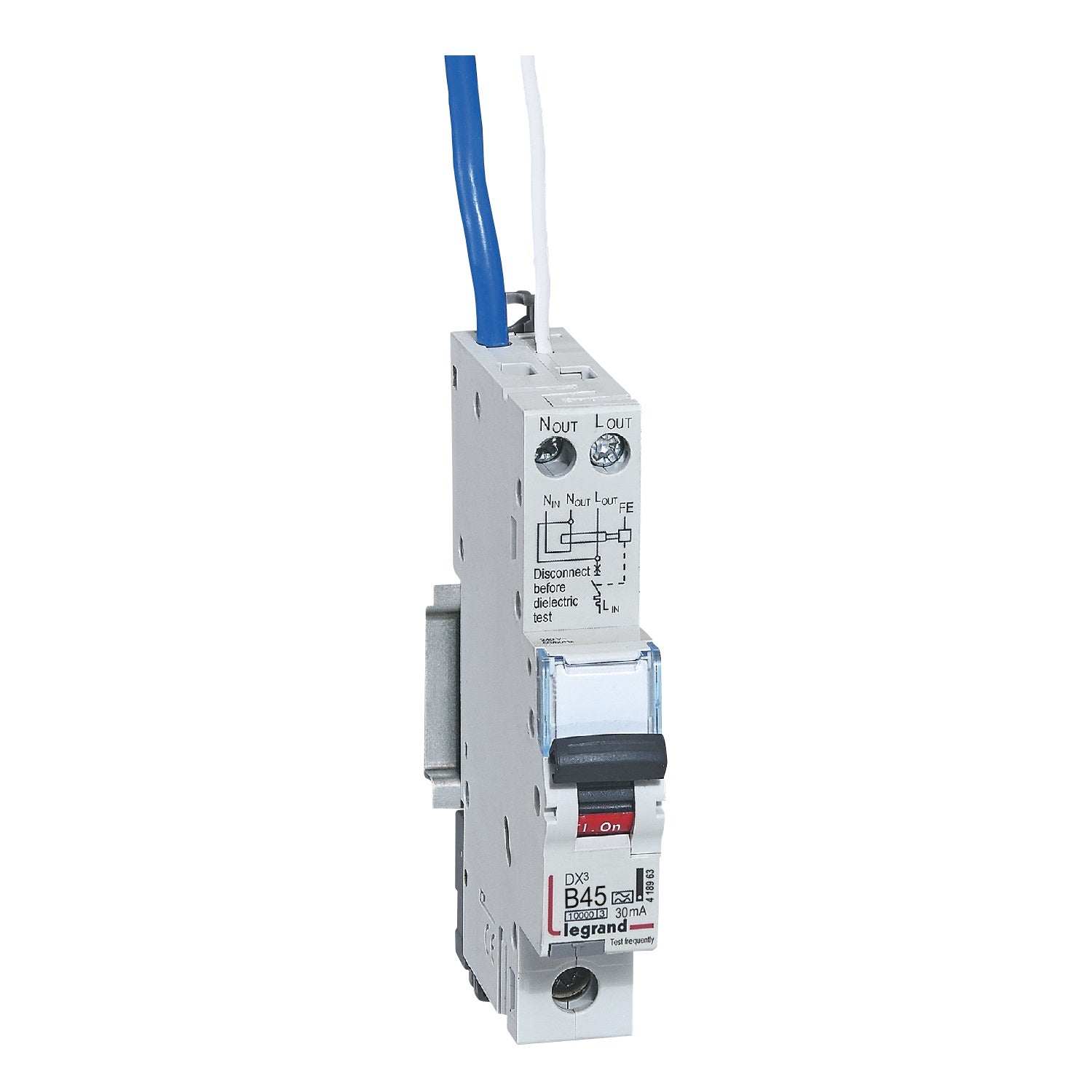

Legrand DX³ RCBO kombiafbryder B45 1P 30mA Type-A 1 modul

Den Legrand DX³ RCBO kombiafbryder B45 1pol blå-N 30mA type-A 1M 6000/10KA er en essentiel komponent inden for moderne elektriske installationer. Denne kombiafbryder, som er designet til DIN-skinne montage, tilbyder omfattende beskyttelse af både ledningsinstallationer og tilsluttede brugsgenstande. Den sikrer effektivt mod de mest almindelige elektriske farer, herunder overbelastning og kortslutning, samt AC og DC fejlstrømme takket være dens type-A fejlstrømstype. Dette gør den ideel til en bred vifte af applikationer, hvor personsikkerhed og udstyrsbeskyttelse er altafgørende, og hvor der er behov for en pålidelig fejlstrømsafbryder samt en termomagnetisk afbryder i én enhed.

Avancerede beskyttelsesfunktioner

Denne Legrand kombiafbryder er konstrueret til at yde optimal beskyttelse med en mærkestrøm på 45 A og en mærkespænding på 240 V (AC). Den opererer ved en frekvens på 50/60 Hz og har en indbygningsdybde på 74.4 mm. Med en modul-bredde på 1 og et totalt antal poler på 1, samt 1 beskyttet pol, er den kompakt og pladsbesparende. Den nominelle fejlstrøm på 0.03 A (30mA) sikrer hurtig udkobling ved farlige lækstrømme, og dens udløserkarakteristik B indikerer, at den udløser ved 3-5 gange mærkestrømmen, hvilket er passende for beskyttelse af kabler og udstyr uden store startstrømme. Afbryderen har en imponerende nominel kortslutningsbrydeevne på 10000 A (10 kA) iht. EN 61009-1 og IEC 60947-2, og den falder under energibegrænsningsklasse 3, hvilket betyder, at den effektivt begrænser den energi, der frigives under en kortslutning. Den understøtter både entrådet ledertværsnit fra 0.75 til 16 mm2 og flertrådet ledertværsnit fra 0.75 til 10 mm2, og har en kapslingsklasse IP20. Driftstemperaturen spænder fra -25 til 70 grader Celsius, hvilket vidner om robusthed i forskellige miljøer. Desuden er den udstyret med en aflåsningsmekanisme for øget sikkerhed under service og vedligeholdelse.

• Kombineret termomagnetisk afbryder og fejlstrømsafbryder (RCBO).
• Beskytter mod overbelastning, kortslutning og AC/DC fejlstrømme (type-A).
• Nominel kortslutningsbrydeevne på 10 kA iht. EN 61009-1.
• Mærkestrøm på 45 A og nominelt fejlstrøm på 30 mA.
• Udløserkarakteristik B og energibegrænsningsklasse 3.
• Inkluderer aflåsningsmekanisme og understøtter parallel omkobling af N-neutral.

Som en del af Legrand DX³-serien opfylder denne kombiafbryder strenge internationale standarder som IEC 60947-2 og EN 61009-1, hvilket understreger dens robuste konstruktion og pålidelige ydeevne i beskyttelse af dine elektriske installationer. Med en energibegrænsningsklasse 3 viser den sin evne til effektivt at minimere skader ved fejl, hvilket er afgørende for sikkerhed og systemintegritet.

Spørgsmål: Hvilken type fejlstrømme beskytter denne kombiafbryder imod?
Svar: Den beskytter mod både AC og DC fejlstrømme, da den er af type-A.

Spørgsmål: Kan denne kombiafbryder bruges til indmuringsmontage?
Svar: Nej, denne model er ikke designet til indmuringsmontage, men er beregnet til DIN-skinne montage.

Spørgsmål: Hvad er den maksimale kortslutningsbrydeevne?
Svar: Den nominelle kortslutningsbrydeevne er 10000 A (10 kA) iht. EN 61009-1 og IEC 60947-2.
