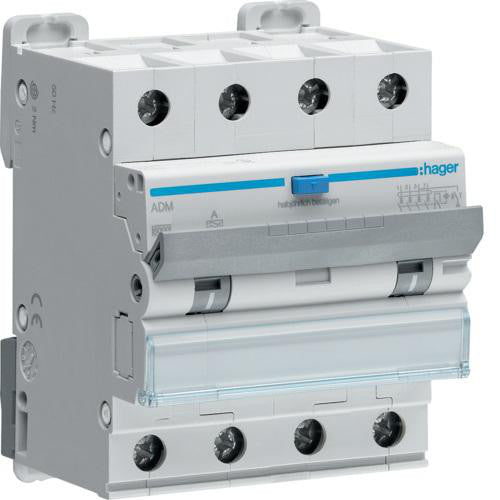

Hager Kombirelæ 4 poler 13A C 30mA A 4 modul bredde 400V

Kombirelæ 4P 13A C 30mA 4M er en kompakt og essentiel enhed designet til at give omfattende elektrisk beskyttelse. Dette kombirelæ sikrer effektiv beskyttelse mod overbelastning, kortslutning og jordfejl. Det er afgørende for at beskytte personer og dyr mod elektrisk stød i både bolig- og erhvervsbygninger. Derudover bidrager det til at beskytte ejendom mod brand i tilfælde af isolationsfejl, hvilket gør det til en uundværlig komponent i moderne elinstallationer, hvor sikkerhed er topprioritet. Dette er en kombiafbryder (RCBO) der kombinerer funktionerne fra en automatsikring og en fejlstrømsafbryder i én enhed.

Detaljeret information om kombirelæet

Dette Hager kombirelæ er en 4-polet enhed med en mærkestrøm på 13 A og en nominel spænding på 230/400V (AC). Det er udstyret med en C-udløserkarakteristik, hvilket gør det velegnet til almindelige belastninger og beskyttelse af kabler. Med en nominel fejlstrøm på 30mA og en fejlstrømstype A, tilbyder relæet hurtig og pålidelig beskyttelse mod fejlstrømme, der detekterer både AC og pulserende DC fejlstrømme. Frekvensen er 50 Hz, og den nominelle brydeevne er 6kA. Relæet har en modulbredde på 4 moduler, svarende til 72mm, og en indbygningsdybde på 70mm. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding (Uimp) er 4kV. Afbrydelsesegenskaben er uden forsinkelse, og det understøtter et maksimalt ledertværsnit på 1 til 25 mm2 for entrådede ledere og 1 til 16 mm2 for flertrådede ledere. Kapslingsklasse er IP2X, og forureningsgraden er 2. Produktet har en energibegrænsningsklasse 3 og en nominel kortslutningsbrydeevne Icn iht. EN 61009-1 på 6kA. Omgivelsestemperaturen under drift er fra minus 25 til 40 grader Celsius.

• Effektiv beskyttelse mod overbelastning, kortslutning og jordfejl i en kompakt enhed.
• Inkluderer en aflåsningsmekanisme for øget sikkerhed under vedligeholdelse eller reparation.
• Høj følsomhed af Type A fejlstrøm, der detekterer både AC og pulserende DC fejlstrømme.
• Kompakt design med en bredde på 4 moduler (72mm) for pladsbesparende installation.
• Robust konstruktion med en kapslingsklasse på IP2X, der beskytter mod faste genstande.
• Bredt driftstemperaturområde fra minus 25 til 40 grader Celsius for alsidig anvendelse.

Dette kombirelæ er produceret af Hager, en førende global leverandør af elektriske installationssystemer. Valget af Hager sikrer, at du får et produkt, der overholder strenge industristandarder og leverer pålidelig ydeevne i dit elsystem.

Spørgsmål: Hvad betyder "Kombirelæ"?
Et kombirelæ, også kendt som en RCBO (Residual Current Breaker with Overcurrent protection), kombinerer funktionerne fra en automatsikring (beskyttelse mod overbelastning og kortslutning) og en fejlstrømsafbryder (beskyttelse mod jordfejl) i én kompakt enhed. Dette giver en omfattende beskyttelse i elinstallationen.

Spørgsmål: Hvad er betydningen af den nominelle fejlstrøm på 30mA?
En nominel fejlstrøm på 30mA (0.03A) er standard for personbeskyttelse. Det betyder, at relæet vil udløse hurtigt nok til at forhindre alvorlige skader eller dødsfald som følge af elektrisk stød, hvis en fejlstrøm over denne værdi opstår.

Spørgsmål: Hvad indikerer 'C' udløserkarakteristikken for dette relæ?
Udløserkarakteristik 'C' betyder, at relæet vil udløse øjeblikkeligt ved 5 til 10 gange dets mærkestrøm (13A). Dette gør det velegnet til generelle anvendelser med moderate indkoblingsstrømme, såsom belysnings- og stikkontaktkredsløb i boliger og erhverv.
