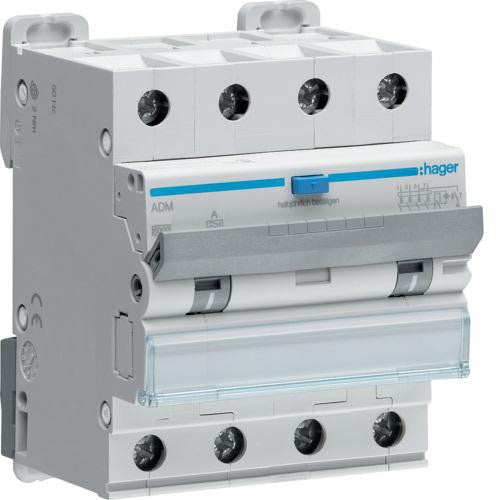

Hager Kombirelæ 4P 20A C 30mA, 230/400V, Type A, 4 moduler

Kombirelæ 4P 20A C 30mA fra Hager er en essentiel komponent inden for moderne elinstallationer, designet til at tilbyde omfattende beskyttelse. Dette kombirelæ, også kendt som en kombiafbryder eller RCBO, integrerer funktionerne fra en automatsikring og en fejlstrømsafbryder i én enhed. Det sikrer effektiv beskyttelse af både personer og elektriske anlæg mod farerne ved overbelastning, kortslutning og fejlstrømme. Med sin 4-polede konstruktion og en nominel belastning på 20 A er det ideelt til brug i en bred vifte af applikationer, herunder private boliger, kontorer og lette kommercielle installationer, hvor sikkerhed og pålidelighed er afgørende.

Detaljeret teknisk beskrivelse af kombiafbryderen

Dette Hager kombirelæ er konstrueret med en udløsekurve C, hvilket gør det velegnet til generelle anvendelser med medium startstrømme. Det opererer med en nominel spænding på 230/400V med en tolerance på plus 10 procent og minus 15 procent og en frekvens på 50 Hz. Den nominelle udløsefejlstrøm er 30 mA med en følsomhedsklasse A, der detekterer pulserende DC-fejlstrømme ud over AC-fejlstrømme. Med en nominel brydeevne på 6 kA i henhold til EN 61009-1, garanterer denne enhed høj sikkerhed ved kortslutning. Kombirelæet har en modulbredde på 4 moduler à 17.5 mm og en indbygningsdybde på 70 mm, hvilket letter integrationen i standard eltavler. Det kan håndtere omgivelsestemperaturer under drift fra minus 25 til 40 grader Celsius. Kapslingsklassen er IP2X, og produktet understøtter maksimale ledertværsnit på 25 mm² for entrådet og 16 mm² for flertrådet ledning. Energibegrænsningsklasse 3 og en overspændingskategori på 3 vidner om produktets robusthed og sikkerhedsegenskaber. Afbrydelsesegenskaben er uden forsinkelse, og forureningsgraden er 2.

• Kombineret beskyttelse mod overbelastning, kortslutning og fejlstrømme i én enhed.
• 4-polet design sikrer omfattende kredsløbsbeskyttelse i både enfasede og trefasede installationer.
• Udløserkarakteristik C og fejlstrømstype A for alsidig anvendelse og pålidelig detektion af forskellige fejlstrømme.
• Robust konstruktion fra Hager med en kapslingsklasse på IP2X, der beskytter mod faste genstande.
• Nem installation med en modulbredde på 4 og understøttelse af indmuringsmontage.
• Effektiv drift inden for et bredt temperaturområde fra minus 25 til 40 grader Celsius.

Denne kombiafbryder fra Hager er designet til at opfylde de strenge krav i EN 61009-1, hvilket sikrer en høj standard for sikkerhed og ydeevne i dine elektriske installationer. Med sin præcise udløsemekanisme og holdbare konstruktion er den et pålideligt valg for sikring af både mennesker og udstyr.

Spørgsmål: Hvad er forskellen på udløsekurve C og fejlstrømstype A for dette kombirelæ?
Udløsekurve C angiver, at kombirelæet er velegnet til generelle anvendelser med medium startstrømme, mens fejlstrømstype A betyder, at det detekterer pulserende DC-fejlstrømme ud over AC-fejlstrømme.

Spørgsmål: Hvilken type installation er dette kombirelæ egnet til?
Dette kombirelæ er egnet til beskyttelse af person og anlæg i både private og kommercielle installationer, der kræver beskyttelse mod overbelastning, kortslutning og fejlstrømme. Det understøtter indmuringsmontage.

Spørgsmål: Hvad betyder en kapslingsklasse på IP2X for dette produkt?
En kapslingsklasse på IP2X betyder, at kombirelæet er beskyttet mod faste genstande med en diameter på 12.5 mm eller større og er ikke beskyttet mod vand.
