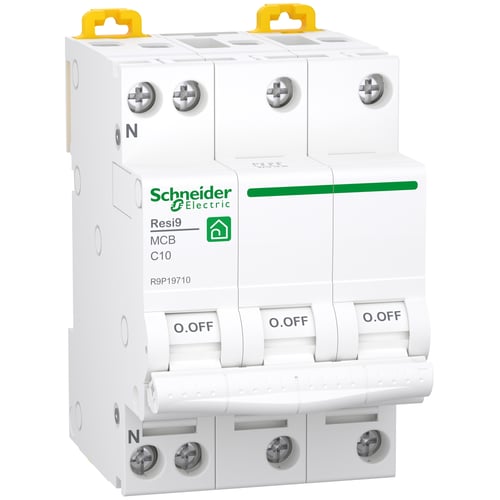

Schneider Electric Resi9 XP automatsikring 3PN C 10A 6kA 54mm

Resi9 XP MCB/automatsikring 3PN C-karakteristik 10A 6kA 54mm er en pålidelig lavspændings-miniatureafbryder fra Schneider Electric, designet til boliger, herunder individuelle og kollektive bygninger. Denne automatsikring beskytter effektivt kredsløbet mod skadelig kortslutning og overbelastningsstrøm. Som en central komponent inden for sikringer, brydere og koblingsmateriel, er denne automatsikring en 3P+N afbryder med 3 beskyttede poler, en mærkestrøm på 10A og en C udløsningskurve, der sikrer optimal beskyttelse i dit elektriske system.

Detaljeret produktinformation

Denne miniatureafbryder har en Icn-klassificeret kortslutningsbrudkapacitet på op til 6.000A ved 400VAC med en driftsfrekvens på 50Hz til 60Hz, i overensstemmelse med EN/IEC 60898-1 standarden. Den nominelle Ue-driftsspænding er op til 400VAC, mens den nominelle isolationsspænding Ui er 440VAC. Den mærkede impulsmodstandsspænding Uimp er 4kV, og overspændingskategorien er 3. Produktet er designet til DIN-skinne montering, med en bredde på 6 modulære enheder (9 mm pitch), hvilket svarer til en modul-bredde på 3. De fysiske dimensioner er 54 mm (B) x 81 mm (H) x 73,5 mm (D), og produktets vægt er 320g. Farven er hvid (RAL 9003).

Tilslutningen er af tunneltypen, der understøtter både stive kobberkabler fra 1mm² til 16mm² og fleksible kobberkabler samt fleksible med ferrule kobberkabler fra 1mm² til 10mm². Den anbefalede afisoleringslængde er 13 mm, og tilslutningsmomentet er 2N.m for en PZ2 skruetrækker. Den elektriske udholdenhed er op til 7.500 cyklusser, og den mekaniske udholdenhed er op til 20.000 cyklusser. Varmeafgivelsen er 2,1W. Driftstemperaturen ligger fra -25°C til +60°C, og opbevaringstemperaturen fra -40°C til +60°C. Kapslingsklasse (IP) er IP20 og bliver IP40, når den er installeret i en modulær tavle. Begrænsningsklassen er 3, og forureningsgraden er 2. Produktet har en ON/OFF indikation for lokal signalering med vippekontrol.

• 3P+N afbryder med 3 beskyttede poler, 10A mærkestrøm og C udløsningskurve.
• Høj kortslutningsbrudkapacitet på 6kA ved 400VAC for optimal sikkerhed.
• Fleksible tilslutningsmuligheder for kabler: stive kobberkabler fra 1mm² til 16mm² og fleksible op til 10mm².
• Robust konstruktion med lang elektrisk (7.500 cyklusser) og mekanisk (20.000 cyklusser) udholdenhed.
• Designet til DIN-skinne montering i boliger og kollektive bygninger.
• Kapslingsklasse IP20, der øges til IP40 ved installation i en tavle.

Dette Schneider Electric Resi9 produkt opfylder de strenge krav i EN/IEC 60898-1 standarden og IEC 60529-standarden, hvilket bekræfter dets pålidelighed og sikkerhed i boliginstallationer. Produktets produktion har en estimeret CO2-udledning på 1,9 kg (proxy beregnet).

Spørgsmål: Hvad er formålet med denne automatsikring?
Denne automatsikring beskytter kredsløbet mod kortslutning og overbelastningsstrøm og er specielt designet til brug i boliger, både individuelle og kollektive bygninger.

Spørgsmål: Hvilke kabeltyper og tværsnit kan tilsluttes?
Den understøtter stive kobberkabler fra 1mm² til 16mm² samt fleksible kobberkabler og fleksible med ferrule kobberkabler, begge fra 1mm² til 10mm².

Spørgsmål: Hvilke standarder overholder produktet?
Produktet overholder EN/IEC 60898-1 standarden for miniatureafbrydere og IEC 60529-standarden for IP-beskyttelsesgraden.
