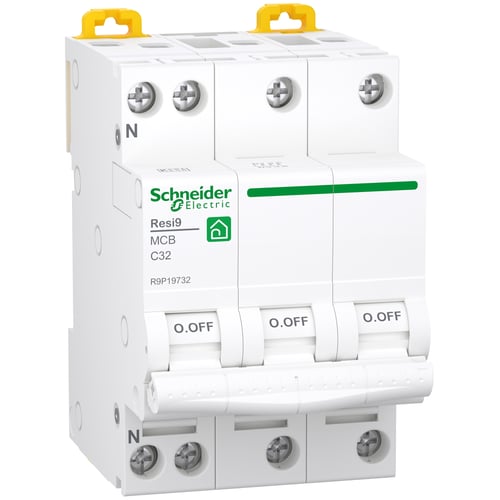

Schneider Electric Resi9 XP Automatsikring 3PN C 32A 6kA 54mm

Resi9 XP automatsikringen er en avanceret lavspændings-miniatureafbryder (MCB), designet til at give optimal beskyttelse i boliger, både individuelle og kollektive bygninger. Denne 3P+N afbryder med 3 beskyttede poler og en mærkestrøm på 32A er udstyret med C-udløsningskurve, hvilket sikrer effektiv beskyttelse af kredsløbet mod både kortslutning og overbelastningsstrøm. Med en robust konstruktion og fokus på sikkerhed er denne automatsikring en essentiel komponent i moderne elektriske installationer, der overholder de gældende standarder for pålidelighed og ydeevne.

Avanceret beskyttelse og funktionalitet

Denne Resi9 XP automatsikring er en 3P+N afbryder med en mærkestrøm på 32A og en C-udløsningskarakteristik. Den har en Icn-klassificeret kortslutningsbrudkapacitet på 6.000A ved 400VAC med en driftsfrekvens fra 50Hz til 60Hz, hvilket er i overensstemmelse med EN/IEC 60898-1 standarden. Produktet er designet til at beskytte kredsløbet mod kortslutning og overbelastningsstrøm. Den elektriske udholdenhed er op til 7.500 cyklusser, og den mekaniske udholdenhed er op til 20.000 cyklusser. Den nominelle Ue-driftsspænding er op til 400VAC, mens Ui nominelle isolationsspænding er op til 440VAC og Uimp-mærket impulsmodstandsspænding er 4kV med en overspændingskategori på 3. Automatsikringen kan nemt monteres på en DIN-skinne og har en bredde på 6 moduler (54 mm). Dimensionerne er (B) 54 mm x (H) 81 mm x (D) 73,5 mm, og den vejer 320g. Farven er hvid (RAL 9003), og varmeafgivelsen er 3,4W. Tilslutningen sker via tunneltype terminaler, der tillader stive kobberkabler fra 1mm² til 16mm² og fleksible kobberkabler (med eller uden ferrule) fra 1mm² til 10mm². Afisoleringslængden er 13 mm, og tilslutningsmomentet er 2N.m for PZ2 skruetrækker. Kapslingsgraden er IP20 og bliver IP40, når den er monteret i en modulær tavle. Driftstemperaturen ligger mellem -25°C og +60°C, og opbevaringstemperaturen er fra -40°C til +60°C.

• 3P+N afbryder med 3 beskyttede poler, 32A mærkestrøm og C-udløsningskarakteristik.
• Høj kortslutningsbrudkapacitet på 6.000A ved 400VAC.
• Fleksible tilslutningsmuligheder for kabler op til 16mm² (stive) og 10mm² (fleksible).
• Indbygget ON/OFF indikation og nem montering på DIN-skinne.
• Robust design med IP20 kapslingsklasse, der bliver IP40 i en tavle.
• Overholder den anerkendte EN/IEC 60898-1 standard for sikkerhed og ydeevne.

Dette produkt fra Schneider Electric Resi9-serien er specifikt udviklet til at opfylde de strenge krav i boliginstallationer, hvilket garanterer pålidelig beskyttelse i overensstemmelse med EN/IEC 60898-1 standarden.

Spørgsmål: Hvad er formålet med denne automatsikring?
Denne automatsikring beskytter kredsløbet mod kortslutning og overbelastningsstrøm.

Spørgsmål: Hvilke kabeltyper kan tilsluttes?
Stive kobberkabler fra 1mm² til 16mm² samt fleksible kobberkabler og fleksible med ferrule kobberkabler fra 1mm² til 10mm² kan tilsluttes.

Spørgsmål: Hvad er produktets kapslingsklasse?
Produktets kapslingsklasse er IP20, og den bliver IP40, når den er monteret i en modulær tavle.
