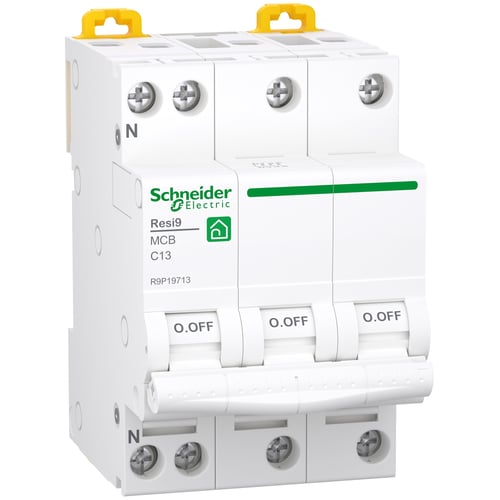

Schneider Electric Resi9 XP automatsikring 3P+N C 13A 6kA 3 mod

Resi9 XP MCB/automatsikring 3PN C-karakteristik 13A 6kA 54mm fra Schneider Electric er en avanceret lavspændings-miniatureafbryder, designet til at beskytte elektriske kredsløb mod kortslutning og overbelastningsstrøm. Denne automatsikring er en del af Resi9 produktserien, som er målrettet boliger, både individuelle og kollektive bygninger, og sikrer pålidelig beskyttelse af installationer. Som en essentiel komponent inden for brydere og koblingsmateriel, specifikt automatsikringer (MCB), bidrager den til sikker drift og lang levetid for dine elektriske systemer.

Tekniske specifikationer og funktioner

Denne miniatureafbryder er en 3P+N afbryder med 3 beskyttede poler, en mærkestrøm på 13A og en C udløsningskurve. Den Icn-klassificerede kortslutningsbrudkapacitet er robust med op til 6.000A ved 400VAC og en driftsfrekvens på 50Hz til 60Hz, hvilket overholder EN/IEC 60898-1 standarden. Produktet udviser en imponerende elektrisk udholdenhed på op til 7.500 cyklusser og en mekanisk udholdenhed på op til 20.000 cyklusser. Afbryderen har en tydelig ON/OFF indikation for lokal signalering, der betjenes via en vippekontrol. Tilslutningen sker via tunneltype terminalforbindelser, der kan anvendes både øverst og nederst. Den understøtter stive kobberkabler med tværsnitskapacitet fra 1 kvadratmillimeter til 16 kvadratmillimeter, samt fleksible kobberkabler og fleksible med ferrule kobberkabler, begge med en kapacitet fra 1 kvadratmillimeter til 10 kvadratmillimeter. Den nominelle Ue-driftsspænding er op til 400VAC, den nominelle isolationsspænding Ui er 440VAC, og den mærkede impulsmodstandsspænding Uimp er 4kV. Overspændingskategorien er 3, og forureningsgraden er 2. Denne automatsikring kan nemt monteres på en DIN-skinne og har en modulbredde på 3 (svarende til 6 i 9 mm pitch). Produktets dimensioner er (B) 54 mm x (H) 81 mm x (D) 73,5 mm, og det vejer 320g. Varmeafgivelsen er 2,8W, og den er udført i hvid (RAL 9003). Begrænsningsklassen er 3. Afisoleringslængden er 13 mm, og det anbefalede tilslutningsmoment er 2N.m for en PZ2 skruetrækker. Kapslingsklassen er IP20 og bliver IP40, når den er installeret i en modulær tavle. Driftstemperaturen spænder fra -25 grader Celsius til +60 grader Celsius, og opbevaringstemperaturen er fra -40 grader Celsius til +60 grader Celsius. Produktets CO2-aftryk (produktion) er beregnet til 1,91 kg.

• Effektiv beskyttelse mod kortslutning og overbelastningsstrøm.
• Fleksible tilslutningsmuligheder for forskellige kabeltyper og tværsnit.
• Høj elektrisk og mekanisk udholdenhed sikrer lang levetid.
• Nem DIN-skinne montering for hurtig og problemfri installation.
• Klar ON/OFF indikation for nem statusaflæsning.
• Overholder strenge standarder som EN/IEC 60898-1 for sikkerhed og ydeevne.

Dette Schneider Electric Resi9 produkt er et bevis på engagement i sikkerhed og kvalitet. Med fuld overholdelse af EN/IEC 60898-1 standarden er denne automatsikring designet til at levere pålidelig beskyttelse i boliginstallationer. Den specifikke Resi9 serie er udviklet med fokus på de unikke krav i individuelle og kollektive bygninger, hvilket sikrer en skræddersyet og effektiv løsning. Den robuste konstruktion og de omfattende test garanterer en stabil ydeevne under varierende driftsforhold.

Spørgsmål: Hvad er produktets primære funktion?
Denne Resi9 automatsikring beskytter elektriske kredsløb i boliger mod skader forårsaget af kortslutning og overbelastningsstrøm.

Spørgsmål: Hvilke kabeltyper og tværsnit kan anvendes til tilslutning?
Den understøtter stive kobberkabler fra 1 kvadratmillimeter til 16 kvadratmillimeter, samt fleksible kobberkabler og fleksible med ferrule kobberkabler, begge fra 1 kvadratmillimeter til 10 kvadratmillimeter.

Spørgsmål: Hvilke standarder overholder denne automatsikring?
Produktet overholder EN/IEC 60898-1 standarden for miniatureafbrydere og IEC 60529 for IP-beskyttelsesgrad.
