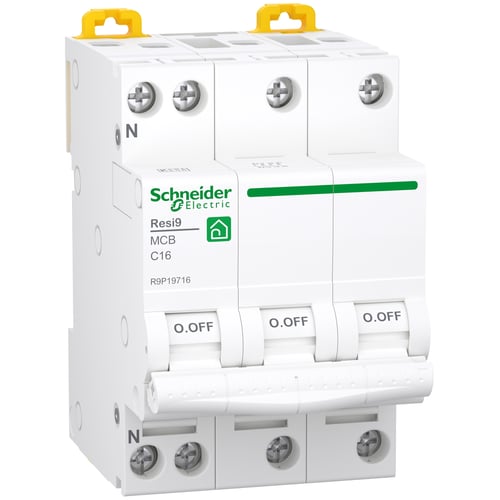

Schneider Electric Resi9 XP automatsikring 3PN C 16A 6kA 54mm

Denne Resi9 XP automatsikring fra Schneider Electric er en robust og pålidelig lavspændings-miniatureafbryder (MCB), designet til boliger i både individuelle og kollektive bygninger. Den er en 3P+N afbryder med 3 beskyttede poler og har en mærkestrøm på 16A med C-udløsningskurve. Produktet beskytter effektivt kredsløbet mod skader forårsaget af kortslutning og overbelastningsstrøm.

Tekniske specifikationer og funktioner

Automatsikringen har en Icn-klassificeret kortslutningsbrudkapacitet på op til 6.000A ved 400VAC og en driftsfrekvens fra 50Hz til 60Hz, hvilket er i overensstemmelse med EN/IEC 60898-1 standarden. Den elektriske udholdenhed er imponerende med op til 7.500 cyklusser, mens den mekaniske udholdenhed når op til 20.000 cyklusser. Den nominelle Ue-driftsspænding er op til 400VAC, og den nominelle isolationsspænding Ui er op til 440VAC. Den mærkede impulsmodstandsspænding Uimp er 4kV, og overspændingskategorien er 3. Produktet har en ON/OFF-indikation for lokal signalering via vippekontrol og er nem at montere på en DIN-skinne. Den optager 6 moduler (54 mm bredde) og har dimensionerne (B) 54 mm x (H) 81 mm x (D) 73,5 mm. Vægten er 320 gram, og produktet er udført i hvid (RAL 9003). Tilslutningen sker via tunneltype terminaler øverst eller nederst, der understøtter stive kobberkabler fra 1 mm2 til 16 mm2 samt fleksible og fleksible med ferrule kobberkabler fra 1 mm2 til 10 mm2. Afisoleringslængden er 13 mm, og tilslutningsmomentet er 2 Newtonmeter for en PZ2 skruetrækker. Ifølge IEC 60529-standarden er kapslingsklassen IP20, som bliver IP40, når den er installeret i en modulær tavle. Driftstemperaturen ligger mellem -25 grader Celsius og +60 grader Celsius, og opbevaringstemperaturen er fra -40 grader Celsius til +60 grader Celsius.

• Effektiv beskyttelse mod kortslutning og overbelastningsstrøm.
• Høj brydeevne på 6.000A ved 400VAC.
• Fleksible tilslutningsmuligheder for kabeltyper og tværsnit.
• Nem DIN-skinne montering med en bredde på 6 moduler.
• Lang elektrisk og mekanisk holdbarhed for øget levetid.
• ON/OFF indikation for klar statusvisning.

Dette Resi9-produkt fra Schneider Electric, en anerkendt global leder inden for energistyring og automatisering, er bygget til at opfylde de strenge krav i EN/IEC 60898-1 standarden. Det sikrer pålidelig ydeevne og sikkerhed i dit elektriske system.

Spørgsmål: Hvilken type beskyttelse tilbyder denne automatsikring?
Denne automatsikring, en MCB, beskytter elektriske kredsløb mod skader forårsaget af både kortslutning og overbelastningsstrøm.

Spørgsmål: Hvilke kabeltyper og -størrelser kan tilsluttes?
Produktet understøtter stive kobberkabler fra 1 mm2 til 16 mm2 samt fleksible kobberkabler (med eller uden ferrule) fra 1 mm2 til 10 mm2.

Spørgsmål: Hvad er IP-beskyttelsesgraden for denne automatsikring?
Kapslingsklassen er IP20 som standard, men den øges til IP40, når automatsikringen er monteret i en modulær tavle.
