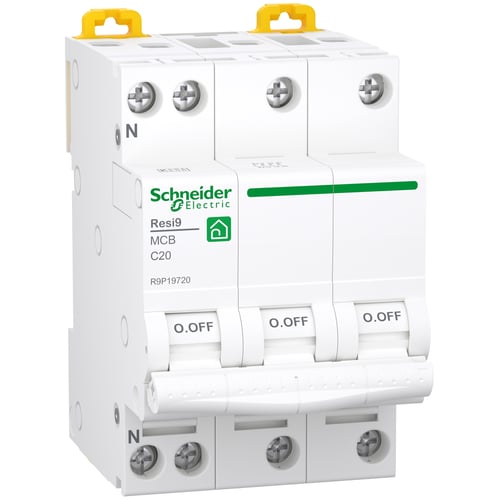

Schneider Electric Resi9 XP automatsikring 3P+N C 20A 6kA

Denne Resi9 XP automatsikring er en lavspændings-miniatureafbryder (MCB) fra Schneider Electric, designet til at beskytte kredsløb mod kortslutning og overbelastningsstrøm. Den er ideel til boliger, både individuelle og kollektive bygninger, og passer ind i kategorien af automatsikringer samt brydere og koblingsmateriel. Med sin 3P+N konfiguration, hvoraf 3 poler er beskyttet, og en mærkestrøm på 20A med C-udløsningskurve, er den en essentiel del af moderne elektriske installationer.

Tekniske detaljer og funktioner

Denne 3P+N automatsikring har en Icn-klassificeret kortslutningsbrudkapacitet på op til 6.000A ved 400VAC med en driftsfrekvens fra 50Hz til 60Hz. Produktet overholder EN/IEC 60898-1 standarden, hvilket sikrer en begrænsningsklasse på 3. Den nominelle Ue-driftsspænding er op til 400VAC, mens den nominelle isolationsspænding Ui er op til 440VAC. Den mærkede impulsmodstandsspænding Uimp er 4kV, og overspændingskategorien er 3. Med en elektrisk udholdenhed på op til 7.500 cyklusser og en mekanisk udholdenhed på op til 20.000 cyklusser er denne sikring bygget til at holde. Den har en ON/OFF indikation med vippekontrol for lokal signalering. Tilslutningen sker via en tunneltype terminalforbindelse øverst eller nederst. Den er kompatibel med stive kobberkabler med et tværsnit fra 1 kvadratmillimeter til 16 kvadratmillimeter, samt fleksible kobberkabler og fleksible kobberkabler med ferrule, begge med et tværsnit fra 1 kvadratmillimeter til 10 kvadratmillimeter. Afisoleringslængden er 13 mm for både top og bund, og tilslutningsmomentet er 2N.m for en PZ2 skruetrækker. Den kan monteres på DIN-skinne til modulopbygning og optager 6 moduler i 9 mm pitch. Dimensionerne er (B) 54 mm x (H) 81 mm x (D) 73,5 mm. Varmeafgivelsen er 3,1W. Produktets farve er hvid (RAL 9003), og vægten er 320g. IP-beskyttelsesgraden er IP20 i henhold til IEC 60529-standarden og bliver IP40, når den er installeret i en modulær tavle. Driftstemperaturen er fra minus 25 grader Celsius til plus 60 grader Celsius, og opbevaringstemperaturen er fra minus 40 grader Celsius til plus 60 grader Celsius. Forureningsgraden er 2, og produktets CO2-aftryk fra produktion er 1,97 kg (proxy beregnet).

• Effektiv beskyttelse mod kortslutning og overbelastning.
• Høj kortslutningsbrudkapacitet på 6kA ved 400VAC.
• Fleksible tilslutningsmuligheder for kabler op til 16 kvadratmillimeter (stive) og 10 kvadratmillimeter (fleksible).
• Robust design med lang elektrisk (7.500 cyklusser) og mekanisk (20.000 cyklusser) udholdenhed.
• Nem montering på DIN-skinne og tydelig ON/OFF indikation.
• Bredt driftstemperaturområde fra minus 25 grader Celsius til plus 60 grader Celsius.

Schneider Electric Resi9 XP automatsikringen er bygget til at overholde de strenge krav i EN/IEC 60898-1 og IEC 60529 standarderne, hvilket sikrer en pålidelig og sikker funktion i dit elsystem.

Spørgsmål: Hvad er formålet med denne automatsikring?
Den beskytter kredsløbet mod kortslutning og overbelastningsstrøm, hvilket forhindrer skader på installationen og potentielle farer.

Spørgsmål: Hvilke kabeltyper kan tilsluttes?
Den understøtter både stive kobberkabler (1 kvadratmillimeter til 16 kvadratmillimeter) og fleksible kobberkabler, herunder dem med ferrule (begge 1 kvadratmillimeter til 10 kvadratmillimeter).

Spørgsmål: Hvor bred er automatsikringen?
Automatsikringen har en bredde på 54 mm og optager 6 moduler i en 9 mm pitch DIN-skinne.
