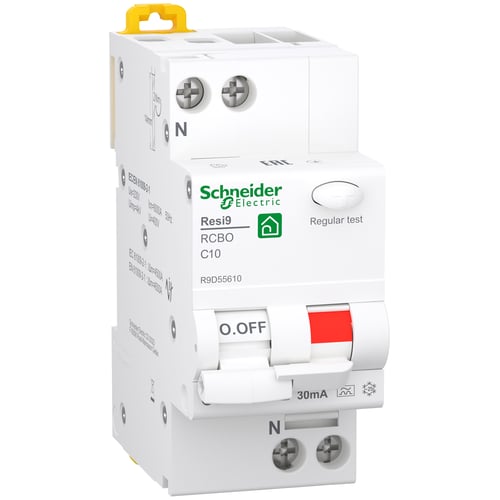

Schneider Electric Resi9 XP RCBO 1PN C 10A 6kA 30mA A 36mm

Denne Resi9 XP RCBO/kombiafbryder er en modulær løsning, der kombinerer fejlstrømsafbryder (RCD) med overstrømsbeskyttelse (MCB) i én enhed. Den er ideel til boliginstallationer, hvor den tilbyder omfattende beskyttelse mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. Denne 1P+N afbryder med en mærkestrøm på 10A og C-udløsningskurve sikrer en sikker og pålidelig drift af dit elektriske anlæg. Som en del af produktserien Resi9 fra Schneider Electric er den designet til at opfylde moderne krav til elektrisk sikkerhed i hjemmet.

Tekniske detaljer for Resi9 XP kombiafbryderen

Denne Resi9 kombiafbryder fra Schneider Electric er en 1-polet plus N-afbryder med en beskyttet pol. Den har en mærkestrøm på 10A og en C-udløsningskarakteristik, hvilket gør den velegnet til generelle applikationer med moderate indkoblingsstrømme. Jordafledningsbeskyttelsesklassen er A-type med en følsomhed på 30mA, og tidsforsinkelsen for jordlækagebeskyttelse er øjeblikkelig. Den nominelle kortslutningsbrydeevne (Icn) er op til 6000A i henhold til EN/IEC 61009-2-1 standarden, hvilket giver robust beskyttelse. Produktet er designet til 230VAC driftsspænding og har en nominel isolationsspænding Ui på 400V. Med en bredde på 36mm, svarende til 4 moduler i 9mm pitch, er den nem at montere på en DIN-skinne. Den hvide farve (RAL9003) sikrer en diskret integration i eltavlen. Produktets mål er 36mm i bredden, 82mm i højden og 70,5mm i dybden, og den vejer 186g. Den har en elektrisk udholdenhed på op til 7500 cyklusser og en mekanisk udholdenhed på op til 20000 cyklusser. Tilslutningsmomentet er 2N.m for PZ2 skruetrækker type, og den kan håndtere ledertværsnit fra 1 til 16 kvadratmillimeter for entrådet og 1 til 10 kvadratmillimeter for flertrådet kabel. Driftstemperaturen ligger fra minus 25 grader Celsius til plus 60 grader Celsius, og kapslingsklassen er IP20, stigende til IP40, når den er installeret i en modulær tavle. Effekttabet er 3,1W, og varmeafgivelsen er 2,3W.

• Kombineret RCD og MCB beskyttelse i én enhed.
• A-type fejlstrømsbeskyttelse med 30mA følsomhed og øjeblikkelig udløsning.
• Robust kortslutningsbrydeevne på 6000A (Icn) i henhold til EN/IEC 61009-2-1.
• Kompakt 36mm bredde (4 moduler) for nem DIN-skinne montage.
• Høj mekanisk (20.000 cyklusser) og elektrisk (7.500 cyklusser) holdbarhed.
• IP20 kapslingsklasse, som øges til IP40 i en tavle.

Produktet er fremstillet af Schneider Electric, en anerkendt producent inden for elektrisk udstyr, og er i fuld overensstemmelse med EN/IEC 61009-2-1 standarden, hvilket garanterer overholdelse af internationale sikkerheds- og ydelseskrav. Med en EPD-værdi på 1,6 kg CO2 (produktion) afspejler produktet også et hensyn til miljøet.

Spørgsmål: Hvad er forskellen på en RCBO og en almindelig MCB eller RCD?

En RCBO (kombiafbryder) kombinerer funktionerne fra både en RCD (fejlstrømsafbryder) og en MCB (overstrømsafbryder) i én kompakt enhed. Den beskytter derfor både mod fejlstrømme, der kan forårsage elektrisk stød, og mod overbelastning samt kortslutning af kredsløb.

Spørgsmål: Hvad betyder "1P+N" for denne afbryder?

1P+N angiver, at afbryderen har én beskyttet pol (P) og en ubeskyttet neutralleder (N). Dette design er almindeligt i enfasede installationer, hvor den beskyttede pol afbryder fasen ved fejl, mens neutrallederen også brydes for fuldstændig isolation.

Spørgsmål: Hvilken type installation er denne Resi9 kombiafbryder beregnet til?

Denne kombiafbryder er primært designet og optimeret til boliginstallationer, hvor den giver en sikker og pålidelig løsning til beskyttelse af elektriske kredsløb mod diverse fejltyper.
