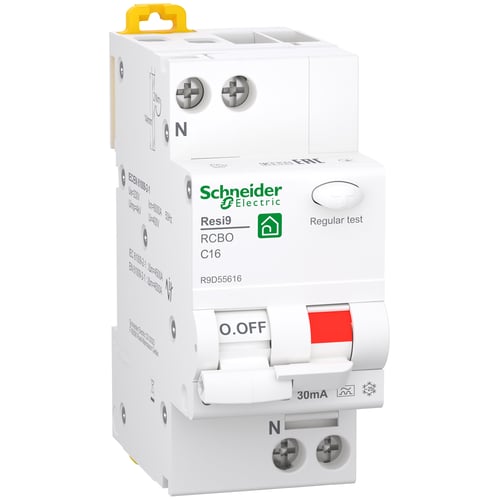

Schneider Electric Resi9 XP RCBO 1PN C-16A 30mA A-type 36mm

Resi9 XP RCBO/kombiafbryder er en avanceret modulær enhed, der integrerer både en fejlstrømsafbryder (RCD) og en overstrømsbeskyttelse (MCB) i én kompakt løsning. Denne 1P+N afbryder med en beskyttet pol og en mærkestrøm på 16A er designet til at give omfattende beskyttelse i boliginstallationer. Den beskytter effektivt mod kortslutninger, overbelastning af kabler, elektrisk stød ved indirekte kontakt samt brandfare, hvilket sikrer en sikker og pålidelig drift af dit elektriske system.

Tekniske detaljer og funktioner

Denne Resi9 kombiafbryder har en C-udløsningskurve, hvilket gør den velegnet til generelle anvendelser med moderate indkoblingsstrømme. Jordafledningsbeskyttelsen er af A-typen med en følsomhed på 30mA, og tidsforsinkelsen for jordlækagebeskyttelsen er øjeblikkelig. Den nominelle kortslutningsbrudkapacitet (Icn) er op til 6.000A (6kA) i henhold til EN/IEC 61009-2-1 standarden, hvilket sikrer robusthed under fejlforhold. Afbryderen har en elektrisk udholdenhed på op til 7.500 cyklusser og en mekanisk udholdenhed på op til 20.000 cyklusser, hvilket vidner om produktets holdbarhed. Driftsspændingen (Ue) er 230VAC, med en nominel isolationsspænding (Ui) på 400V og en mærkespænding (Uimp) på 4kV. Produktet er designet til DIN-skinne montage, har en modulbredde på 2 (svarende til en total bredde på 36mm, eller 4 x 9mm pitches) og er udført i hvid (RAL9003). Målene er 36mm (B) x 82mm (H) x 70,5mm (D), og den vejer 186g. Varmeafgivelsen er 4,2W, og det anbefalede tilslutningsmoment er 2N.m for PZ2 skruetrækker. Den understøtter et ledertværsnit på 1-16 mm2 for entrådet og 1-10 mm2 for flertrådet ledning. Kapslingsgraden er IP20, stigende til IP40, når den er installeret i en modulær tavle. Driftstemperaturen strækker sig fra -25°C til 60°C.

• Integreret beskyttelse mod overstrøm og jordfejl i én enhed.
• Høj kortslutningsbrudkapacitet på 6.000A for øget sikkerhed.
• Type A jordafledningsbeskyttelse med 30mA følsomhed for effektiv personsikkerhed.
• Robust design med lang elektrisk (7.500 cyklusser) og mekanisk (20.000 cyklusser) udholdenhed.
• Bredt driftstemperaturområde fra -25°C til 60°C.
• Nem montering på DIN-skinne med en kompakt bredde på 36mm.

Dette produkt fra Schneider Electric er i fuld overensstemmelse med EN/IEC 61009-2-1 standarden, hvilket garanterer pålidelighed og sikkerhed. Med en CO2-belastning på 1,6 kg (EPD) afspejler det også en bevidsthed om miljøpåvirkning i produktionen.

Spørgsmål: Hvad er formålet med en kombiafbryder (RCBO)?
En kombiafbryder (RCBO) kombinerer funktionerne fra en fejlstrømsafbryder (RCD) og en automatsikring (MCB) i én enhed. Dette giver beskyttelse mod både jordfejl, kortslutning og overbelastning af elektriske kredsløb.

Spørgsmål: Hvilken type fejlstrømsbeskyttelse tilbyder denne enhed?
Denne Resi9 kombiafbryder tilbyder A-type fejlstrømsbeskyttelse med en følsomhed på 30mA. Dette sikrer beskyttelse mod pulserende jævnstrømsfejl og vekselstrømsfejl, hvilket er standard for de fleste boliginstallationer.

Spørgsmål: Hvilke standarder overholder dette produkt?
Produktet er i overensstemmelse med EN/IEC 61009-2-1 standarden, hvilket bekræfter dets kvalitet og sikkerhed i henhold til internationale normer for kombiafbrydere.
