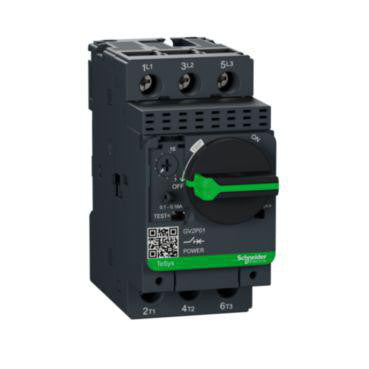

Schneider Electric GV2P01 motorværn 3-polet, 0,10-0,16A, drejeknap

Dette håndbetjente motorværn, modellen Håndbetjent motorværn 0,10-0,16A GV2P01 fra Schneider Electric TeSys GV2-serien, er en essentiel komponent inden for tavlestyring og relæer. Det er designet til at give robust motorbeskyttelse og fleksible styringsmuligheder. Motorværnet kan anvendes til manuel og lokal styring, når det bruges alene, eller til automatisk og fjernstyring, når det kombineres med en kontaktor, hvilket gør det til en alsidig løsning for motorværn i industrielle applikationer.

Effektiv motorbeskyttelse og styring med TeSys GV2

Motorværnet er en 3-polet enhed med en udløserteknik baseret på termomagnetiske principper, hvilket sikrer pålidelig beskyttelse mod overbelastning og kortslutning. Det har et indstillingsområde for overbelastningsudløser på 0.1 til 0.16A og en nominel strøm IE på 0.16A. Indstillingsområdet for momentan kortslutningsudløser er 1.5. Med en nominel driftsspænding på 690 V og en nominel kortslutningsstrøm Icu ved 400 V, AC på 100 kA, er dette motorværn bygget til krævende miljøer. Enheden har et effekttab på 2.5 W og en kapslingsklasse på IP20. Den er kompakt med en højde på 89 mm, bredde på 45 mm og dybde på 97 mm, og leveres som en komplet enhed i kapsling. Tilslutning til hovedstrømkredsen sker via skrueforbindelse, og betjeningselementet er en intuitiv drejeknap. Den nominelle drifteffekt ved AC-3 er 0.018 kW ved 230 V og 0.037 kW ved 400 V.

• Giver motorbeskyttelse via indbyggede termisk-magnetiske enheder.
• Mulighed for manuel og lokal styring, samt automatisk og fjernstyring ved kombination med en kontaktor.
• Øget sikkerhed med ingen bevægelige dele, der kan berøres direkte med fingrene.
• Håndtaget kan låses i "N/C" (normalt lukket) position med op til 3 hængelåse.
• Faseudfaldsfølsomhed for forbedret motorbeskyttelse.
• Understøtter tilføjelse af underspændingsudkobling for udkobling ved spændingstab og shunt-udkobling for fjernstyret udkobling.

Som en del af Schneider Electrics anerkendte TeSys produktserie er dette motorværn et udtryk for mange års ekspertise inden for elektrisk styring og beskyttelse. Den komplette enhed i kapsling sikrer en ligetil installation og idriftsættelse, og med en CO2-udledning på 1,93 kg (EPD) under produktionen, afspejler den også et fokus på miljømæssig ansvarlighed. Vælg Schneider Electric for pålidelige løsninger inden for kontaktorer, motorværn og relæer.

Spørgsmål: Hvad er formålet med dette motorværn?
Dette motorværn, Håndbetjent motorværn 0,10-0,16A GV2P01, er designet til at give termomagnetisk beskyttelse af motorer mod overbelastning og kortslutning. Det muliggør både manuel og lokal styring samt automatisk og fjernstyring i kombination med en kontaktor.

Spørgsmål: Hvilke sikkerhedsfunktioner tilbyder motorværnet?
Motorværnet er designet med sikkerhed for øje, idet ingen bevægelige dele kan berøres direkte med fingrene. Håndtaget til styring af åben eller lukket motorafbryder kan låses i positionen "N/C" ved hjælp af 3 hængelåse. Desuden er det faseudfaldsfølsomt for at beskytte mod ubalancer i strømforsyningen.

Spørgsmål: Hvordan tilsluttes hovedstrømkredsen til dette motorværn?
Hovedstrømkredsen tilsluttes motorværnet via en pålidelig skrueforbindelse.
