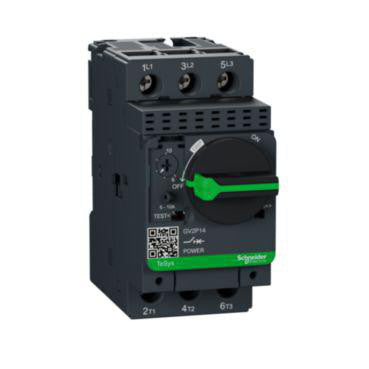

Schneider Electric Motorværn GV2P14, 6-10A, 3-polet, termomagnetisk

Dette håndbetjente motorværn, Schneider Electric TeSys GV2P14, er et robust og pålideligt valg inden for tavlestyring og relæer. Som en del af TeSys GV2-serien er det designet til magnetisk og termomagnetisk motorbeskyttelse af motorer op til 15 kW. Det er ideelt til manuel og lokal styring, når det anvendes alene, og kan nemt kombineres med en kontaktor for at muliggøre automatisk og fjernstyret drift. Dette gør det til en alsidig løsning inden for brydere og koblingsmateriel, der sikrer optimal motorbeskyttelse i forskellige industrielle applikationer.

Avanceret motorbeskyttelse med TeSys GV2P14

Dette 3-polede motorværn fra Schneider Electric er designet til driftsspændinger på 690 V og har en nominel drifteffekt på 2.2 kW ved AC-3, 230 V og 3 kW ved AC-3, 400 V. Med en nominel strøm på 10 A og en termomagnetisk udløserteknik tilbyder det pålidelig beskyttelse. Overbelastningsudløseren kan indstilles fra 6 til 10 A, mens den momentane kortslutningsudløser har et fast indstillingsområde på 138 A, hvilket sikrer effektiv reaktion på kortslutninger med en nominel kortslutningsstrøm (Icu) på 100 kA ved 400 V AC. Hovedstrømskredsen tilsluttes via skrueforbindelser for en sikker og stabil installation. Motorværnet har en kompakt enhedskonstruktion med dimensioner på 89 mm i højden, 44.5 mm i bredden og 97 mm i dybden, samt en vægt på 0.326 kg. Effekttabet er kun 2.5 W, og kapslingsklassen er IP20. Betjeningen sker via en intuitiv drejeknap.

• Integreret termisk-magnetisk motorbeskyttelse for optimal sikkerhed.
• Sikker betjening, hvor ingen bevægelige dele kan berøres direkte med fingrene.
• Mulighed for at tilføje en underspændingsudkobling, der udkobler motorafbryderen ved spændingstab.
• Mulighed for at tilføje en shunt-udkobling for fjernstyret udkobling.
• Håndtaget kan låses i "N/C"-position med op til 3 hængelåse for øget sikkerhed.
• Faseudfaldsfølsomhed, der beskytter motoren mod ubalancer i forsyningen.

Med Schneider Electric som producent og tilhørende TeSys-serien er dette motorværn et udtryk for anerkendt ekspertise inden for elektriske komponenter. Produktets miljømæssige fodaftryk under produktion er dokumenteret til 1,93 kg CO2 (EPD), hvilket afspejler en transparent tilgang til bæredygtighed.

Spørgsmål: Er der en integreret underspændingsudløser i dette motorværn?

Dette motorværn leveres ikke med en integreret underspændingsudløser, men det er muligt at tilføje en separat enhed for denne funktionalitet.

Spørgsmål: Hvordan betjenes motorværnet?

Motorværnet betjenes via en drejeknap, som giver manuel og lokal styring.

Spørgsmål: Hvilken nominel strøm har dette motorværn?

Den nominelle strøm (IE) for dette motorværn er 10 A.
