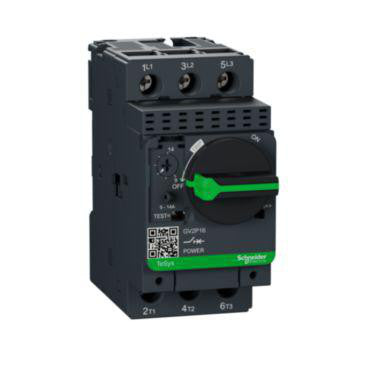

Schneider Electric Håndbetjent motorværn GV2P16, 9-14A

Dette håndbetjente motorværn, model GV2P16 fra Schneider Electric TeSys-serie, er designet til effektiv motorbeskyttelse og styring. Det er ideelt til både manuel og lokal styring, når det anvendes som en enkeltstående enhed, samt til automatisk og fjernstyring i kombination med en kontaktor. Dette motorværn er en essentiel komponent inden for tavlestyring og relæer, der sikrer optimal drift og sikkerhed for dine motorer. Med sin indbyggede termomagnetiske udløserteknik beskytter det mod overbelastning og kortslutning, hvilket er afgørende for at opretholde en stabil og sikker drift i industrielle applikationer.

Avanceret motorbeskyttelse og fleksibel styring

Dette 3-polede motorværn fra Schneider Electric TeSys-serie er udstyret med termomagnetisk udløserteknik for omfattende motorbeskyttelse. Det har et indstillingsområde for overbelastningsudløser på 9 til 14 A og en momentan kortslutningsudløser på 170 A, hvilket sikrer præcis respons ved fejl. Den nominelle driftsspænding er 690 V, og enheden kan håndtere en nominel kortslutningsstrøm Icu på 100 kA ved 400 V AC. Med en nominel drifteffekt på 5.5 kW ved AC-3, 400 V og 3 kW ved AC-3, 230 V, samt en nominel strøm på 14 A, er det velegnet til en række industrielle anvendelser. Motorværnet er faseudfaldsfølsomt, har et effekttab på 2.5 W og en kapslingsklasse IP20. Det er en komplet enhed i kapsling med skrueforbindelse til hovedstrømkredsen. Dimensionerne er 89 mm i højde, 44.5 mm i bredde og 97 mm i dybde, med en vægt på 0.336 kg. Styringen sker via en drejeknap.

• Omfattende termomagnetisk motorbeskyttelse, der er indbygget i afbryderen for at forhindre overbelastning og kortslutning.
• Fleksible styringsmuligheder med manuel og lokal betjening som enkeltstående enhed, eller automatisk og fjernstyret i kombination med en kontaktor.
• Forbedret sikkerhed, da ingen bevægelige dele er direkte berørbare, og håndtaget kan låses i "N/C" (normalt lukket) position med op til tre hængelåse.
• Designet med skrueklemmer til hovedstrømkredsen, hvilket sikrer en robust og pålidelig forbindelse.
• Mulighed for udvidelse med underspændingsudkobling eller shunt-udkobling for øget funktionalitet og fjernstyret udkobling.

Dette motorværn er produceret af Schneider Electric, en anerkendt leder inden for energistyring og automatisering, hvilket garanterer et produkt baseret på mange års ekspertise. Med en dokumenteret CO2-udledning på 1,93 kg CO2 per enhed (ifølge EPD), afspejler produktet en forpligtelse til miljøansvarlig produktion.

Spørgsmål: Hvad er indstillingsområdet for overbelastningsudløseren på dette motorværn?
Indstillingsområdet for overbelastningsudløseren er mellem 9 og 14 A.

Spørgsmål: Er der en integreret underspændingsudløser i motorværnet?
Nej, dette motorværn leveres ikke med en integreret underspændingsudløser, men det er muligt at tilføje en ekstern underspændingsudkobling for denne funktionalitet.

Spørgsmål: Hvilken tilslutningstype anvendes til hovedstrømkredsen?
Hovedstrømkredsen tilsluttes via skrueforbindelser.
