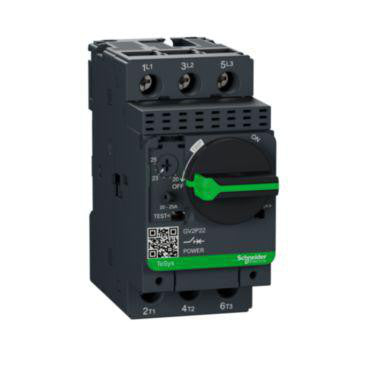

Schneider Electric TeSys GV2P22 motorværn 20-25A, 690V

Det håndbetjente motorværn GV2P22 fra Schneider Electric TeSys-serien er en robust og essentiel komponent inden for tavlestyring og relæer, designet til effektiv motorbeskyttelse. Dette motorværn, med et indstillingsområde for overbelastningsudløser på 20-25 A, tilbyder manuel og lokal styring, når det anvendes som en selvstændig enhed. For mere avancerede applikationer kan det nemt kombineres med en kontaktor for at muliggøre automatisk og fjernstyret drift, hvilket giver stor fleksibilitet i industrielle miljøer, hvor pålidelig motorværnfunktion er afgørende.

Avanceret motorbeskyttelse og fleksibel styring

Dette 3-polede motorværn fra Schneider Electric, en del af den anerkendte TeSys produktserie, er konstrueret til at yde optimal motorbeskyttelse gennem termisk-magnetiske udløserteknikker. Med en nominel driftsspænding på 690 V og en nominel strøm på 25 A er det velegnet til krævende installationer. Det har en nominel drifteffekt på 11 kW ved AC-3, 400 V og 5.5 kW ved AC-3, 230 V. Motorværnet er følsomt over for faseudfald, hvilket forbedrer sikkerheden for tilsluttede motorer. Den termomagnetiske udløserteknik sikrer pålidelig beskyttelse mod både overbelastning og kortslutning, med et indstillingsområde for momentan kortslutningsudløser på 327 A og en nominel kortslutningsstrøm Icu på 50 kA ved 400 V AC. Med kompakte dimensioner på 89 mm i højde, 44.5 mm i bredde og 97 mm i dybde, samt en vægt på 0.335 kg, er det nemt at integrere i tavler. Tilslutning til hovedstrømkredsen sker via skrueforbindelser, og enheden har en kapslingsklasse på IP20. Effekttabet er blot 2.5 W, og produktet har en lav CO2-påvirkning på 1,93 kg (EPD) under produktionen.

• Integreret termisk-magnetisk beskyttelse for optimal motorværnfunktion mod overbelastning og kortslutning.
• Fleksibel styring, der understøtter både manuel/lokal betjening og automatisk/fjernstyring i kombination med en kontaktor.
• Designet uden direkte berørbare bevægelige dele, hvilket øger sikkerheden under drift.
• Betjeningshåndtaget kan låses i "N/C" (normalt lukket) position med op til 3 hængelåse for ekstra sikkerhed.
• Mulighed for udvidelse med underspændings- og shuntudkobling for fjernstyret eller spændingstab-baseret udkobling.

Som en del af Schneider Electrics TeSys-serie er dette motorværn et eksempel på virksomhedens engagement i at levere robuste og effektive løsninger til industriel styring og beskyttelse. Schneider Electric er kendt for sin innovative tilgang og høje standarder inden for elektrisk udstyr, hvilket gør dette motorværn til et pålideligt valg for professionelle applikationer.

Spørgsmål: Hvad er hovedformålet med GV2P22 motorværnet?
GV2P22 motorværnet er primært designet til at beskytte motorer mod overbelastning og kortslutning ved hjælp af integrerede termisk-magnetiske enheder.

Spørgsmål: Hvordan kan motorværnet styres?
Det kan styres manuelt og lokalt, når det bruges alene. For automatisk og fjernstyret drift kan det kombineres med en kontaktor.

Spørgsmål: Hvilken kapslingsklasse har dette motorværn?
Motorværnet har en kapslingsklasse på IP20, hvilket indikerer beskyttelse mod faste fremmedlegemer større end 12.5 mm, men ingen beskyttelse mod vand.
