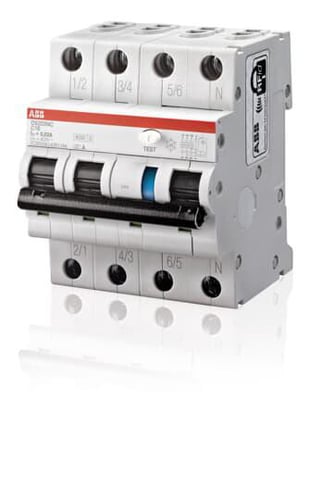

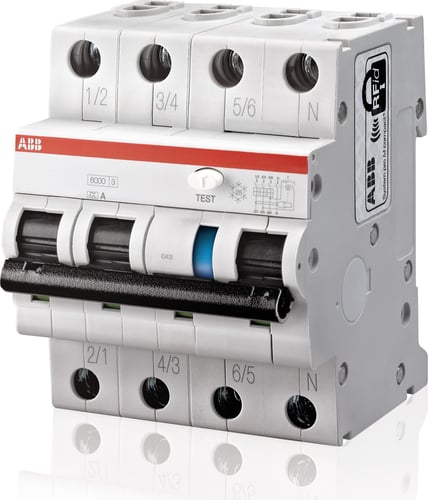

ABB Kombirelæ DS203NC C10 A30, C10A 30mA 4-polet 230V 6kA

Dette kombirelæ fra ABB, model DS203NC C10 A30, er en essentiel komponent for sikkerhed i elektriske installationer. Det er designet til effektivt at detektere både AC-fejlstrømme og pulserende DC-fejlstrømme, hvilket sikrer omfattende beskyttelse mod jordfejl. Med en mærkestrøm på 10A og en udløserstrøm på 30 mA er dette kombirelæ ideelt til anvendelser, hvor pålidelig afbrydelse ved fejl er kritisk for at beskytte både mennesker og udstyr. Den integrerede udløsningsindikator, der viser et blåt flag ved jordfejl, forenkler fejlfinding betydeligt og bidrager til at minimere nedetiden.

Avanceret beskyttelse og funktionalitet

Dette kombirelæ, også kendt som en RCBO, er en 4-polet enhed med 3 beskyttede poler og en N-neutral parallel omkobling. Det er designet til en mærkespænding på 230-240V AC, med et spændingsområde for prøvekreds på 110V til 254V, og en mærkespænding på 415V. Frekvensen er 50-60Hz, hvilket gør den alsidig. Med en udløserkarakteristik C og en nominel fejlstrøm på 0.03 A (30 mA), tilbyder den en hurtig afbrydelsesegenskab uden forsinkelse, hvilket er afgørende for personsikkerhed. Den nominelle kortslutningsbrydeevne Icn i henhold til EN 61009-1 er 6 kA, og den har en energibegrænsningsklasse 3. Tilslutningsklemmerne kan håndtere et ledertværsnit på op til 25 mm2 for både entrådet og flertrådet kabel. Relæet har en modulbredde på 4 moduler (71mm) og en indbygningsdybde på 69 mm. Kapslingsklasse er IP2X, og den kan operere i omgivelsestemperaturer fra minus 25 grader Celsius til plus 55 grader Celsius. Den har en forureningsgrad på 2 og en overspændingskategori 3. Produktet vejer 0.48 kg og har dimensioner på 100 mm i længden, 81 mm i bredden og 75 mm i højden.

• Effektiv fejlstrømsdetektering for både AC-fejlstrømme og pulserende DC-fejlstrømme (Fejlstrømstype A).
• Integreret udløsningsindikator med blåt flag, der visualiserer jordfejl for hurtig fejlfinding og minimering af nedetid.
• Præcis beskyttelse med en mærkestrøm på 10A og en nominel fejlstrøm på 30 mA.
• Fleksibel anvendelse takket være et bredt mærkespændingsområde på 230-240V AC og kompatibilitet med 50-60Hz frekvenser.
• Designet til holdbarhed med en kapslingsklasse IP2X og et operationelt temperaturområde fra minus 25 grader Celsius til plus 55 grader Celsius.
• Inkluderer en aflåsningsmekanisme for yderligere sikkerhed og kontrol.

ABB er en anerkendt producent inden for elektrisk udstyr, og dette kombirelæ afspejler deres engagement i innovative løsninger. Produktets miljødata viser et CO2-aftryk på 5,44 kg CO2 under produktionen, hvilket er dokumenteret med en EPD (Environmental Product Declaration).

Spørgsmål: Hvilken type fejlstrømme kan dette kombirelæ detektere?
Dette kombirelæ er designet til at detektere både AC-fejlstrømme og pulserende DC-fejlstrømme, kendt som fejlstrømstype A.

Spørgsmål: Hvordan indikerer relæet en udløsning?
I tilfælde af en jordfejl vil et blåt flag fremkomme på skiftet, hvilket visuelt indikerer, at relæet er udløst og hjælper med fejlfinding.

Spørgsmål: Kan kombirelæet anvendes i et bredt temperaturområde?
Ja, relæet er specificeret til at fungere effektivt i et omgivelsestemperaturområde fra minus 25 grader Celsius til plus 55 grader Celsius.
