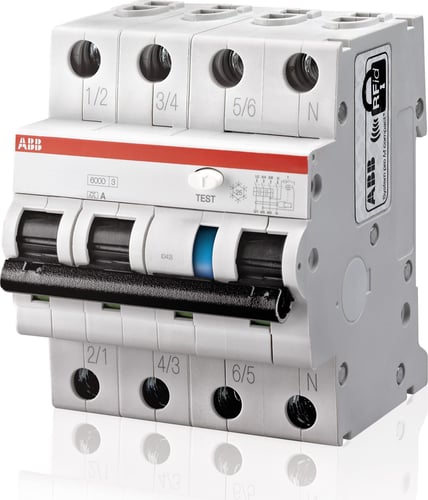

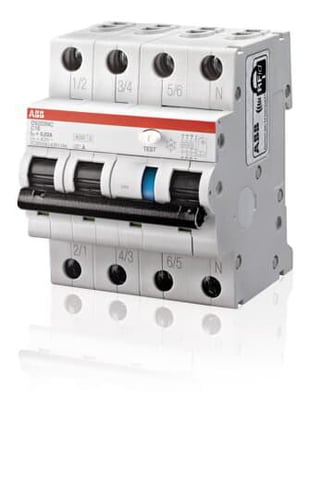

ABB Kombiafbryder DS203NC C20 A30 4-polet 6kA

Dette ABB Kombirelæ DS203NC C20 A30 er en essentiel komponent for sikkerhed i elektriske installationer, der tilbyder omfattende beskyttelse mod fejlstrømme og overbelastning. Som en del af kategorien kombiafbrydere (RCBO) og brydere og koblingsmateriel kombinerer det funktionerne fra en automatsikring og en fejlstrømsafbryder i én kompakt enhed. Det er designet til at beskytte mennesker og udstyr mod farlige AC fejlstrømme og pulserende DC fejlstrømme, hvilket gør det ideelt til en bred vifte af anvendelser i både boliger og kommercielle bygninger, hvor pålidelig beskyttelse er afgørende.

Avanceret beskyttelse og funktionalitet

Kombirelæet er et 3-polet plus nul-modul med en mærkestrøm på C 20A og en udløserstrøm på 30 mA, hvilket sikrer hurtig afbrydelse ved jordfejl. Det opererer med en mærkespænding på 230-240V AC og er kompatibelt med frekvenser på 50-60Hz. Tilslutningsklemmerne understøtter et ledertværsnit på op til 25mm2 for både entrådet og flertrådet kabel. Med en nominel kortslutningsbrydeevne Icn iht. EN 61009-1 på 6 kA og en energibegrænsningsklasse 3, leverer enheden robust beskyttelse mod kortslutninger. Dets kompakte bredde på 4 moduler (71mm) og en indbygningsdybde på 69mm gør det nemt at integrere i eltavler. Enheden er desuden udstyret med en praktisk udløsningsindikator i form af et blåt flag, der fremkommer ved jordfejlsudløsning, hvilket letter fejlfinding og reducerer nedetiden markant. Omgivelsestemperaturen under drift spænder fra minus 25 grader Celsius til plus 55 grader Celsius, og kapslingsklassen er IP2X.

• Udløsningsindikator med blåt flag for hurtig fejlfinding ved jordfejl.
• Effektiv detektering af AC fejlstrømme og pulserende DC fejlstrømme (Type A).
• Kompakt 4-modulers design (71mm bredde) med en indbygningsdybde på 69mm.
• Mærkestrøm på C 20A og høj nominel kortslutningsbrydeevne på 6 kA.
• Bredt spændingsområde for prøvekreds fra 110V til 254V.
• Inkluderer aflåsningsmekanisme for øget sikkerhed.

Dette kombirelæ fra ABB, en førende producent inden for elektrisk udstyr, er bygget efter høje standarder med en nominel isolationsspænding Ui på 500V og en nominel mærkespænding Uimp på 4kV. Produktet er designet til at give langvarig og pålidelig beskyttelse i overensstemmelse med internationale standarder som EN 61009-1 og IEC 60947-2. Med et effekttab på 11.8W og en EPD-deklareret CO2-udledning på 5,44 kg (produktion) afspejler det et engagement i både ydeevne og miljøansvar.

Spørgsmål: Hvilke typer fejlstrømme detekterer dette kombirelæ?
Dette kombirelæ detekterer både AC fejlstrømme og pulserende DC fejlstrømme, også kendt som fejlstrømstype A.

Spørgsmål: Hvad betyder det blå flag på kombirelæet?
Det blå flag er en udløsningsindikator, der fremkommer på skiftet i tilfælde af udløsning på grund af jordfejl. Denne funktion hjælper med hurtig fejlfinding og reducerer nedetiden.

Spørgsmål: Hvilken mærkestrøm og udløserstrøm har kombirelæet?
Kombirelæet har en mærkestrøm på C 20A og en nominel fejlstrøm (udløserstrøm) på 30 mA (0.03A).
