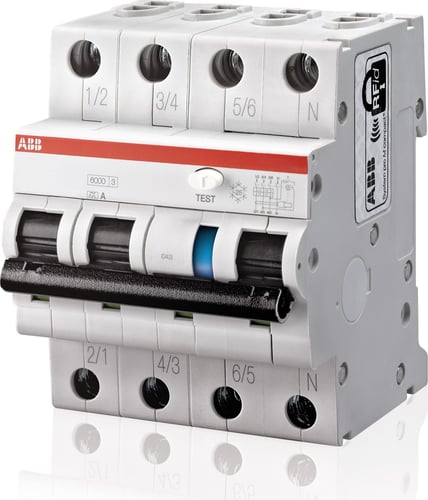

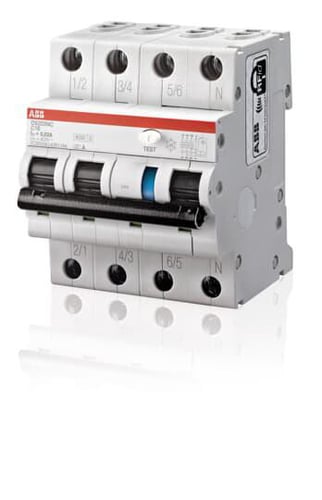

ABB Kombirelæ DS203NC C13 A30, 4-polet, 230-240V, 6kA, Type A

Kombirelæ C 13/0,03 6kA DS203NC C13 A30 fra ABB er en avanceret løsning designet til at give omfattende beskyttelse i elektriske installationer. Dette kombirelæ, også kendt som en RCBO, beskytter effektivt mod overstrømme forårsaget af overbelastning og kortslutning samt mod farlige fejlstrømme. Med sin evne til at detektere både AC fejlstrømme og pulserende DC fejlstrømme (Type A), er det et ideelt valg for boliger og kommercielle bygninger, hvor sikkerhed er altafgørende. Det er særligt velegnet til kredsløb, der kræver en mærkestrøm på C 13A og en udløserstrøm på 30 mA, og sikrer hurtig afbrydelse ved fejl for at minimere risikoen for elektrisk stød og brand.

Omfattende beskyttelse med ABBs kombiafbryder

Dette kombirelæ er konstrueret til at operere ved en mærkespænding på 230-240V AC og kan håndtere spændinger op til UN plus 10 procent, med et prøvekredsspændingsområde på 110V til 254V. Det understøtter frekvenser på 50-60Hz og har en mærkestrøm på 13A med en C-udløserkarakteristik. Den nominelle fejlstrøm er 0.03 A, hvilket svarer til 30 mA. Enheden er 3-polet plus nul, hvilket betyder, at den har fire poler i alt, hvoraf tre er beskyttede. Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, og den nominelle kortslutte bryde kapacitet IEC 60947-2 er 10 kA, hvilket garanterer robusthed under fejlforhold. Tilslutningsklemmerne kan rumme ledertværsnit op til 25 mm2 for både entrådet og flertrådet kabel. Med en bredde på 4 moduler (71 mm) og en indbygningsdybde på 69 mm, integreres den nemt i standard tavler. Kombirelæet er designet til at fungere i et bredt omgivelsestemperaturområde fra minus 25 grader Celsius til plus 55 grader Celsius og har en kapslingsklasse på IP2X, som beskytter mod faste genstande. Energieffektiviteten understreges af en energibegrænsningsklasse 3 og et effekttab på 7.2 W.

• Detekterer AC fejlstrømme og pulserende DC fejlstrømme (Type A).
• Visuel udløsningsindikator med et blåt flag for nem fejlfinding ved jordfejl.
• Robust konstruktion med en nominel kortslutningsbrydeevne på 6 kA iht. EN 61009-1.
• Kompakt 4-modul bredde (71 mm) for pladsbesparende installation.
• Bredt driftstemperaturområde fra minus 25 grader Celsius til plus 55 grader Celsius.
• Fleksible tilslutningsklemmer, der understøtter ledertværsnit op til 25 mm2.

ABB er en førende global leverandør af elektrificeringsprodukter, og dette kombirelæ er et vidnesbyrd om deres engagement i sikkerhed og innovation. Produktet er designet og fremstillet med fokus på pålidelighed og lang levetid, og overholder relevante standarder som EN 61009-1 og IEC 60947-2, hvilket sikrer en høj grad af beskyttelse for både mennesker og udstyr. Med en CO2-udledning på 5,44 kg (EPD) i produktionsfasen, afspejler det også et ansvarligt valg.

Spørgsmål: Hvilke typer fejlstrømme detekterer kombirelæet?
Kombirelæet detekterer både AC fejlstrømme og pulserende DC fejlstrømme, klassificeret som Type A.

Spørgsmål: Hvad indikerer det blå flag på kombirelæet?
Et blåt flag fremkommer på skiftet i tilfælde af udløsning på grund af en jordfejl. Denne funktion hjælper med hurtig fejlfinding og reducerer nedetiden.

Spørgsmål: Hvad er kombirelæets mærkestrøm og udløserstrøm?
Kombirelæet har en mærkestrøm på C 13A og en nominel fejlstrøm (udløserstrøm) på 30 mA (0.03 A).
