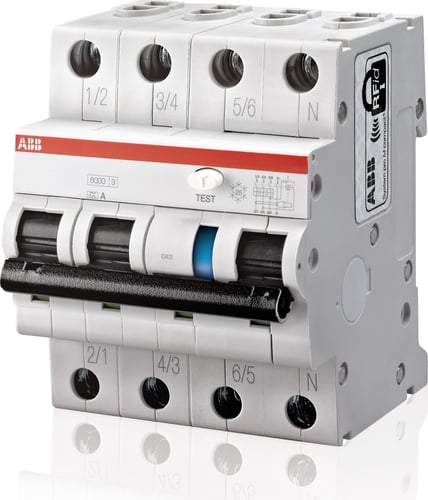

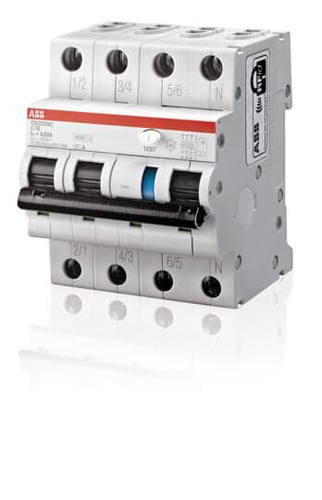

ABB Kombirelæ DS203NC C32 A30 4P 32A 30mA 415V Kar. C

Dette Kombirelæ C 32/0,03 6kA DS203NC C32 A30 er en robust 3-polet + nul kombiafbryder, designet til at give omfattende beskyttelse i elektriske installationer. Med en mærkestrøm på 32A og en udløserstrøm på 30 mA er det ideelt til at sikre både AC fejlstrømme og pulserende DC fejlstrømme, som er typiske i moderne elektriske systemer, der opererer med en nominel spænding på 230-240V AC. Det er en essentiel komponent for at opretholde sikkerheden og stabiliteten i kredsløb, hvor en nominel kortslutningsstrøm på 6kA er påkrævet. Dette kombirelæ er velegnet til anvendelse i eltavler, hvor det beskytter mod jordfejl og overstrøm, hvilket reducerer risikoen for skader på udstyr og fare for personer.

Avanceret beskyttelse og funktionalitet

Kombirelæet er konstrueret til at håndtere AC fejlstrømme og pulserende DC fejlstrømme af type A, hvilket gør det alsidigt for mange anvendelser inden for brydere og koblingsmateriel. Med en mærkestrøm på 32A og en udløserstrøm på 30 mA sikrer det hurtig reaktion ved fejl. Det opererer effektivt ved frekvenser fra 50 til 60 Hz. Tilslutningen er enkel med klemmer, der understøtter et ledertværsnit på op til 25mm2 for både entrådet og flertrådet kabel. Driftssikkerheden er sikret i omgivelsestemperaturer fra -25 grader C til +55 grader C. Relæet har en bredde på 4 moduler, svarende til 71mm, og en indbygningsdybde på 69mm. En praktisk udløsningsindikator i form af et blåt flag fremkommer på skiftet ved jordfejl, hvilket letter fejlfinding og reducerer nedetiden. Dets nominelle kortslutningsstrøm er 6kA i henhold til EN 61009, og det har en energibegrænsningsklasse 3 samt kapslingsklasse IP2X. Udløserkarakteristikken er C, og effekttabet er 15.1 W. Den nominelle isolationsspænding Ui er 500V, og den nominelle impulsspænding Uimp er 4kV. Relæet har en forureningsgrad 2 og overspændingskategori 3.

• Registrering af AC og pulserende DC fejlstrømme (Type A).
• Visuel udløsningsindikator med blåt flag for hurtig fejlfinding.
• Kompakt design med 4 modulbredder (71mm).
• Høj nominel kortslutningsstrøm på 6kA.
• Driftssikkerhed i et bredt temperaturområde fra -25 grader C til +55 grader C.
• Inkluderer aflåsningsmekanisme for øget sikkerhed.

Dette kombirelæ fra ABB er et produkt, der afspejler producentens engagement i sikkerhed og effektivitet. Med en dokumenteret CO2-udledning på 5,44 kg (EPD) i produktionen understreger det en bevidsthed om miljøpåvirkning. Dets design og specifikationer lever op til relevante industristandarder som IEC 60947-2 og EN 61009, hvilket sikrer en gennemtestet og pålidelig løsning for professionelle installationer inden for sikringer og kombiafbrydere.

Spørgsmål: Hvilken type fejlstrømme kan dette kombirelæ detektere?
Dette kombirelæ er designet til at detektere AC fejlstrømme og pulserende DC fejlstrømme, kendt som fejlstrømstype A.

Spørgsmål: Hvad er formålet med den blå udløsningsindikator?
Den blå udløsningsindikator, der fremkommer på skiftet ved jordfejl, hjælper med hurtig fejlfinding. Dette reducerer nedetiden og gør det lettere at identificere årsagen til udløsningen.

Spørgsmål: Hvor mange moduler fylder kombirelæet i en eltavle?
Kombirelæet har en bredde på 4 moduler, hvilket svarer til 71mm.
