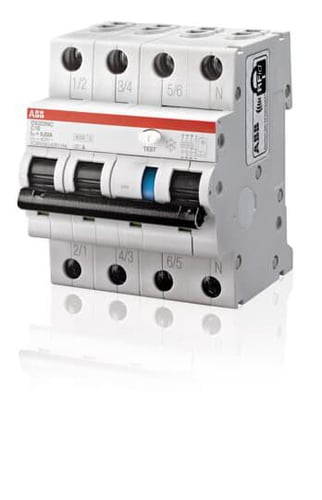

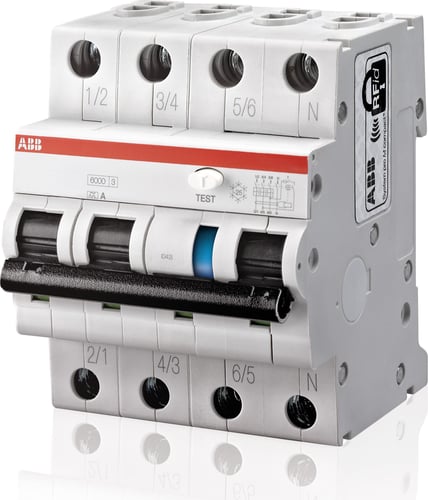

ABB Kombirelæ DS203NC C16 A30, 4P, 16A, 30mA, 230V Type A

Kombirelæ C 16/0,03 6kA DS203NC C16 A30 fra ABB er en essentiel komponent for sikkerheden i elektriske installationer. Dette kombirelæ, også kendt som en kombiafbryder (RCBO), tilbyder omfattende beskyttelse mod både AC fejlstrømme og pulserende DC fejlstrømme, hvilket gør det ideelt til en bred vifte af anvendelser i boliger og kommercielle bygninger. Med sin præcise fejlstrømsdetektering og pålidelige udløserkarakteristik er dette kombirelæ med til at forebygge personskader og beskytte udstyr mod skader forårsaget af jordfejl og overstrømme.

Avanceret beskyttelse med ABB kombiafbrydere

Dette ABB kombirelæ er designet med 3 polede plus nul-konfiguration og en mærkestrøm på C 16A samt en udløserstrøm på 30 mA. Det opererer ved en mærkespænding på 230-240V AC og er kompatibelt med frekvenser på 50-60Hz. Den nominelle isolationsspænding Ui er 500V. Med en nominelt kortslutningsbrydeevne Icn iht. EN 61009-1 på 6 kA og energibegrænsningsklasse 3 sikres høj sikkerhed under fejlforhold. Enheden har en bredde på 4 moduler, svarende til 71 millimeter, og en indbygningsdybde på 69 millimeter. Tilslutningsklemmerne understøtter et maksimalt ledertværsnit på 25mm2 for både entrådede og flertrådede ledere. Kombirelæet er robust bygget med en kapslingsklasse IP2X og kan operere i et omgivelsestemperaturområde fra minus 25 grader C til plus 55 grader C.

• Effektiv fejlstrømsdetektering af type A for AC og pulserende DC fejlstrømme.
• Indbygget udløsningsindikator med blåt flag for hurtig fejlfinding og reduceret nedetid.
• Robust design med kapslingsklasse IP2X for øget sikkerhed.
• Fleksible tilslutningsklemmer, der understøtter ledertværsnit op til 25mm2.
• Kompakt bredde på 4 moduler (71 millimeter) for pladsbesparende installation.
• Bredt driftstemperaturområde fra minus 25 grader C til plus 55 grader C.

ABB er anerkendt for at levere elektriske komponenter, der opfylder strenge internationale standarder. Dette kombirelæ er ingen undtagelse, med en nominelt kortslutningsbrydeevne Icn iht. EN 61009-1 på 6 kA, som garanterer pålidelig funktion under kortslutningsforhold. Den indbyggede aflåsningsmekanisme bidrager yderligere til sikkerheden under vedligeholdelse. Den unikke udløsningsindikator, der viser et blåt flag ved jordfejlsudløsning, er en praktisk funktion, der minimerer nedetiden ved hurtigt at identificere fejlkilden.

Spørgsmål: Hvilke typer fejlstrømme detekterer dette kombirelæ?
Det detekterer AC fejlstrømme og pulserende DC fejlstrømme (Fejlstrømstype A).

Spørgsmål: Hvad er fordelen ved udløsningsindikatoren?
I tilfælde af udløsning på grund af jordfejl fremkommer et blåt flag på skiftet, hvilket hjælper med fejlfinding og reducerer nedetiden.

Spørgsmål: Hvad er mærkestrømmen og udløserstrømmen for dette kombirelæ?
Mærkestrømmen er C 16A, og udløserstrømmen er 30 mA.
